| 원래 장소: | 심천, 광동, 중국 |
|---|---|
| 브랜드 이름: | RAYMO |
| 인증: | RoHS, Reach, SGS, ISO:9001-2015 |
| 모델 번호: | J30J-15TJ |
| 최소 주문 수량: | 1개/개 |
| 가격: | 2.99-14.99USD/piece |
| 포장 세부 사항: | PE 가방 & 통 |
| 배달 시간: | 7 일 |
| 지불 조건: | 서부 동맹, T/T, MoneyGram, D/P, D/A, MoneyGram, L/C |
| 공급 능력: | 5000조각/주 |
| 대체: | ITT Cannon MDM 시리즈 micro-D 커넥터 | 기준: | MIL-DTL-83513 |
|---|---|---|---|
| 커넥터 유형: | 플러그 | 연락처 유형: | 수 핀 |
| 위치 수: | 15 | 편광: | D자형 껍질 |
| 강조하다: | D형 껍질 마이크로D MIL-스펙 커넥터,표준 MIL-DTL-83513 Micro-D MIL-Spec 커넥터,방수 마이크로-D MIL-Spec 커넥터 |
||
고성능 방수 J30J 시리즈 Micro-D MIL-Spec 커넥터 D설명
Raymo J30J 시리즈는 표준 d-sub 커넥터가 일반적으로 사용되었지만 크기와 무게가 중요한 경우 사용되는 소형 고밀도 커넥터입니다.
ITT Cannon MDM 시리즈 MIL-DTL-83513 micro-D 커넥터와 동일합니다.
고성능 방수 J30J 시리즈 Micro-D MIL-Spec 커넥터 주요 특징:
이 시리즈는 미국 MDM 시리즈와 동일합니다.

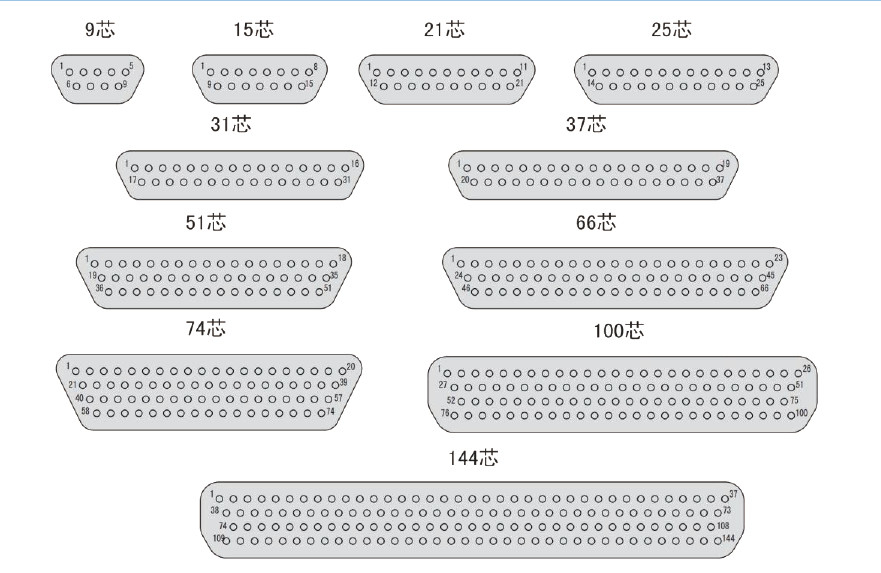

9가지 유형: 9, 15, 21, 25, 31, 37, 51, 74, 100;
결합된 전선 단면적: 0.1～15 mm2;
이 시리즈는 고밀도 유연 핀을 사용합니다.
GJB2446 “편광 쉘, 마이크로 미니어처 직사각형 전기 커넥터 일반 사양” (MIL-C-83513과 동일)의 요구 사항 충족;
고성능 방수 J30J 시리즈 Micro-D MIL-Spec 커넥터 매개변수
|
범주 |
ITT Cannon MDM 시리즈 micro-D 커넥터 |
|
부품 번호 |
J30J-15TJ |
|
커넥터 유형 |
플러그 |
|
방향 |
밀폐형 사각 플랜지 |
|
접촉 유형 |
수 핀 |
|
위치 수 |
15 |
|
장착 유형 |
패널 장착 |
|
접촉 종단 |
납땜 |
|
보호 등급 |
IP67 |
고성능 방수 J30J 시리즈 Micro-D MIL-Spec 커넥터 기술적 성능
|
시험 전압 |
600 Vac a t son level |
|
전류 정격 |
3 Ampo |
|
접촉 저항 |
’8 밀리옴 최대 3 암페어 |
|
절연 저항 |
5000 메가옴 최소 500 Vdo |
|
자성 투과율 |
2.0μ(하드웨어 제외 커넥터) |
|
열 진공 |
NASA SP-R-0022(우주 등급만 해당) |
|
결합 수명 |
최소 500 사이클 |
|
염수 분무 |
48시간 ML-STD-1344 방법 1001 조건 B |

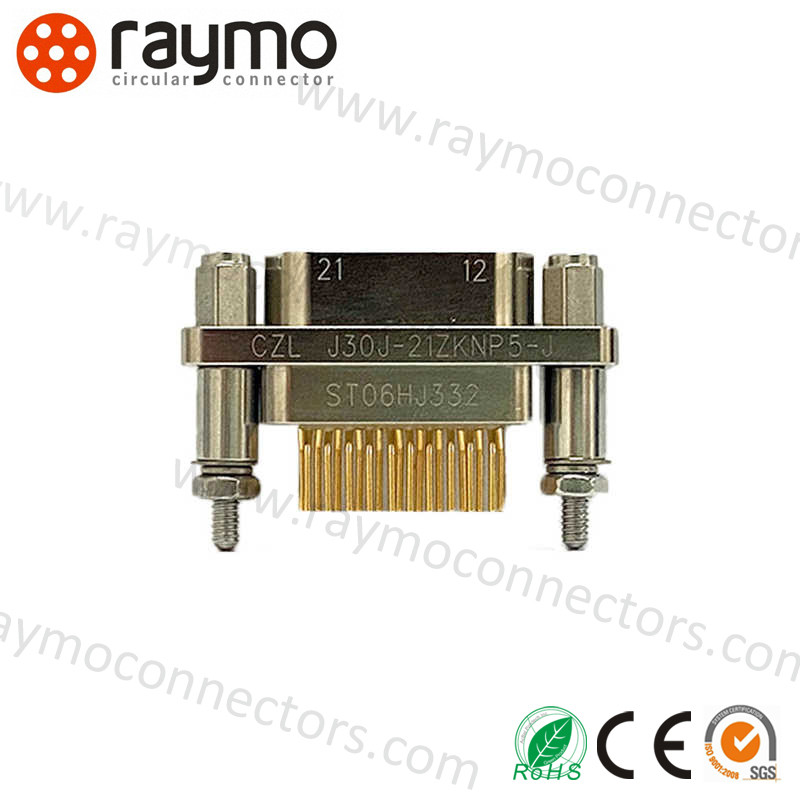

고성능 방수 J30J 시리즈 Micro-D MIL-Spec 커넥터 사진
고성능 방수 J30J 시리즈 Micro-D MIL-Spec 커넥터 응용
* 항공 전자 공학, 레이더
* 미사일 및 유도 시스템
* 통신 시스템
* 항법 시스템
* 연구 센터
