| 원래 장소: | 심천, 광동, 중국 |
|---|---|
| 브랜드 이름: | RAYMO |
| 인증: | RoHS, Reach, SGS, ISO:9001-2015 |
| 모델 번호: | J30J-15TJ |
| 최소 주문 수량: | 1개/개 |
| 가격: | 2.99-14.99USD/piece |
| 포장 세부 사항: | PE 가방 & 통 |
| 배달 시간: | 7 일 |
| 지불 조건: | 서부 동맹, T/T, , D/P, D/A, , L/C |
| 공급 능력: | 5000조각/주 |
| 가입: | ITT 대포 MDM 시리즈 마이크로 -D 커넥터 | 기준: | MIL-DTL-83513 |
|---|---|---|---|
| 커넥터 유형: | 플러그 | 연락처 유형: | 수컷 핀 |
| 위치 수: | 15 | 편광: | D자형 껍질 |
| 가입: | ITT Cannon MDM 시리즈 micro-D 커넥터 | 기준: | D83513 |
| 강조하다: | D형 껍질 마이크로-D 산업 표준 커넥터,표준 D83513 마이크로-D 산업 표준 커넥터,방수 마이크로-D 산업 표준 커넥터 |
||
고성능 방수 J30J 시리즈 마이크로-D 산업 표준 커넥터 D설명
Raymo J30J 시리즈는 표준 D-sub 커넥터가 일반적으로 사용되었던 곳에서 크기와 무게가 중요한 경우에 사용되는 작고 고밀도 커넥터입니다.
ITT Cannon MDM 시리즈 D83513 마이크로-D 커넥터와 동등합니다.
고성능 방수 J30J 시리즈 마이크로-D 산업 표준 커넥터 주요 특징:
이 시리즈는 미국 MDM 시리즈와 동등합니다;

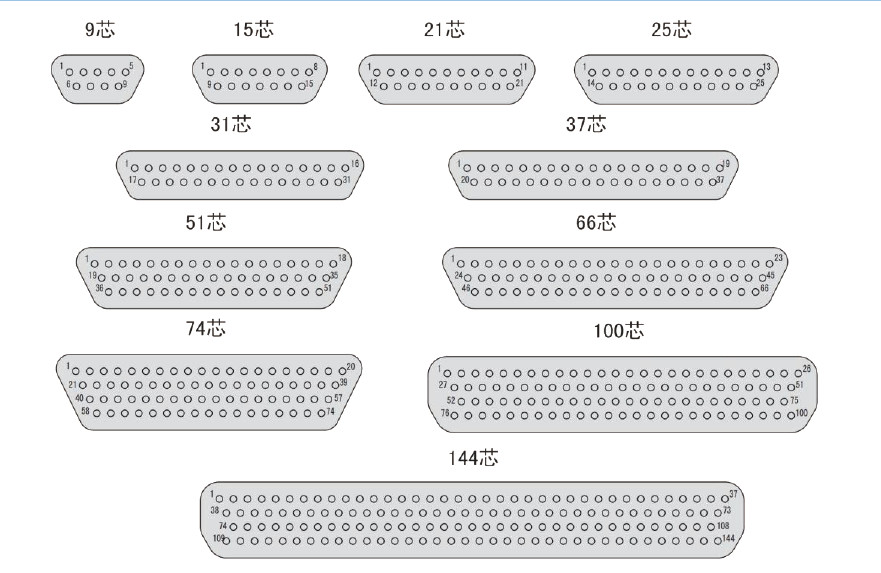

9가지 유형: 9, 15, 21, 25, 31, 37, 51, 74, 100;
연결된 와이어 단면적: 0.1~1.5 mm2
이 시리즈는 고밀도 플렉시블 핀을 사용합니다;
GJB2446 "극성 쉘, 마이크로 미니어처 직사각형 전기 커넥터 일반 사양" (D83513과 동등) 요구 사항 충족;
고성능 방수 J30J 시리즈 마이크로-D 산업 표준 커넥터 매개변수
| 범주 | ITT Cannon MDM 시리즈 마이크로-D 커넥터 |
| 부품 번호 | J30J-15TJ |
| 커넥터 유형 | 플러그 |
| 방향 | 밀폐형 사각 플랜지 |
| 접점 유형 | 수컷 핀 |
| 위치 수 | 15 |
| 장착 유형 | 패널 마운트 |
| 접점 종단 | 납땜 |
| 보호 등급 | IP67 |
고성능 방수 J30J 시리즈 마이크로-D 산업 표준 커넥터 기술 성능
| 시험 전압 | 600 Vac (해수면) |
| 정격 전류 | 3 암페어 |
| 접점 저항 | ’8 밀리옴 최대 (3 암페어) |
| 절연 저항 | 5000 메가옴 최소 (500 Vdc) |
| 자기 투자율 | 2.0 μ (하드웨어 제외 커넥터) |
| 열 진공 | NASA SP-R-0022 (우주 등급만 해당) 기준 |
| 결합 수명 | 500 사이클 최소 |
| 염수 분무 | 48 시간 ML-STD-1344 방법 1001 조건 B |

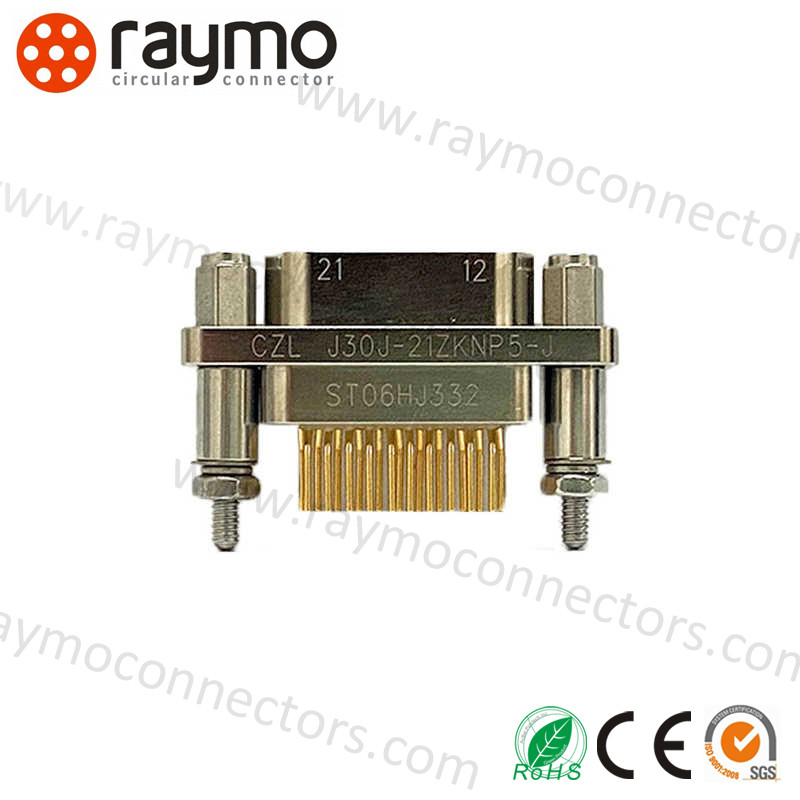

고성능 방수 J30J 시리즈 마이크로-D 산업 표준 커넥터 사진
고성능 방수 J30J 시리즈 마이크로-D 산업 표준 커넥터 응용 분야
* 항공 전자 장치, 레이더
* 미사일 및 유도 시스템
* 통신 시스템
* 항법 시스템
* 연구 센터
