| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | RAYMO |
| 인증: | CE/ROHS/REACH/SGS/ISO9001 |
| 모델 번호: | 오НЦ-БС-1-32/22/P12-1-B |
| 최소 주문 수량: | 1pcs |
| 가격: | 5.6-20.3 |
| 포장 세부 사항: | PE 백과 상자 |
| 배달 시간: | 근무일 5-7 일 |
| 공급 능력: | 50000pcs/월 |
| 거래명: | OHS 시리즈 베이오넷 초소형 커넥터 | 셀 크기: | 10.12.14.18.22.27 |
|---|---|---|---|
| 연락처: | 4.7.10.19.32.50 | 연결 방법: | 총검 연결 |
| 쉘 재료: | 알루미늄 합금 표면 양극산화 처리 | 접촉 자료: | 금/은 도금이 된 구리 합금 |
| 절연체: | 베이클라이트 | 단말기: | 솔더 |
| 주변 온도: | -60 ~ +200 °C | 라이프 사이클: | 500 번 |

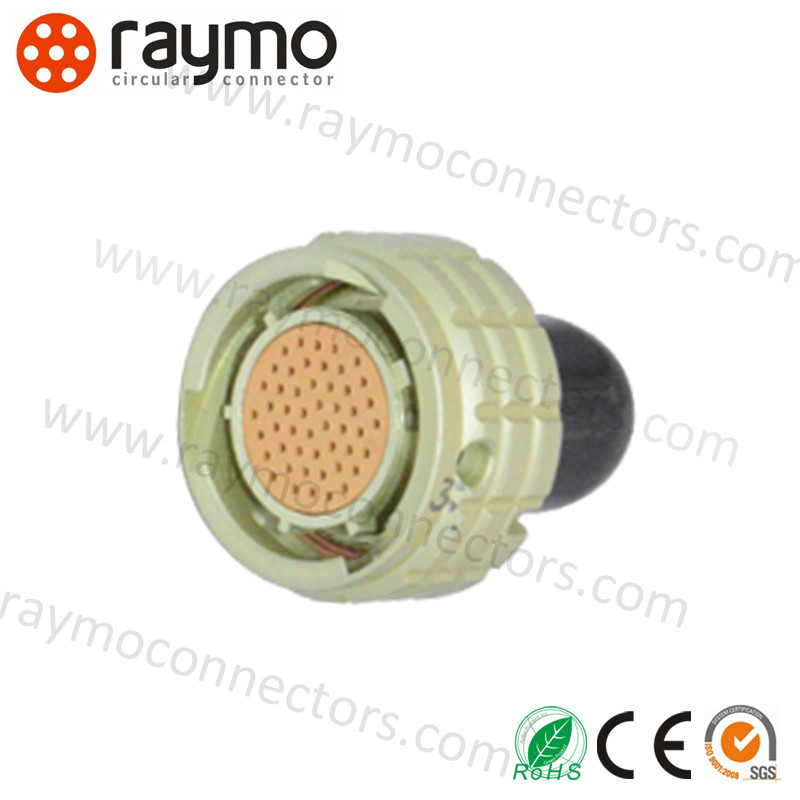

| 강조하다: | 오НЦ-БС-1-32/22/P12-1-B,OHS 커넥터 남성 소켓,32핀 OHS 커넥터 |
||
ONTS-BM, ONTS-BS 시리즈는 저주파 원통형 수동 연결 커넥터로, 내부 부피 장착, 베이요넷 연결, 71A 및 250V까지의 부하를 연결합니다. ONTS-BM 시리즈 커넥터는 10mm, 12mm, 14mm, 18mm, 22mm, 27mm의 쉘 직경을 가지며, 0.6mm 직경의 10~102개의 접점을 수용할 수 있습니다. ONTS-BS 시리즈 커넥터는 14mm, 18mm, 22mm의 쉘 직경을 가지며, 1.0mm 직경의 10~32개의 접점을 수용할 수 있습니다. 휠, 즉 '아빠'는 커넥터의 암 부분이고, 소켓, '엄마'는 케이블의 수 부분입니다. 연결 품질을 향상시키기 위해 커넥터 구조에 슌폰 고정이 포함되어 있습니다. ONTS-BM, ONTS-BS 시리즈 커넥터 마킹의 전체 해독은 아래의 주요 특성 표를 참조하십시오. 당사에서 설치하는 ONTS-BM, ONTS-BS 시리즈 커넥터의 작동 보증은 2년입니다. 이는 품질에 대한 필수 문서로 뒷받침됩니다. ONTS-BM, ONTS-BS 시리즈 커넥터의 최종 가격은 수량, 배송 시간, 제조업체, 원산지 국가 및 지불 형식에 따라 달라집니다.
ONTS-BS-1(2) OHS 시리즈 원형 전기 커넥터는 베이요넷 연결 방식을 채택하고, 접점 부분 끝 연결 형태는 용접이며, prct는 빠른 연결 및 분리, 작은 크기, 높은 밀도, 우수한 환경 저항성, 높은 신뢰성의 특징을 가지며, 소켓은 테일 부착물이 없고, 플러그는 직선 플라스틱 테일 부착물을 가질 수 있으며, DC AC 회로에 적합합니다.
동시에 러시아 ONTS-BS-1(2) 시리즈의 원본 부품과 호환 및 교환될 수 있습니다.
| 지표 | 값 |
| 접촉 저항 | ≤5mΩ |
| 절연 저항 | ≥1000MΩ (정상 조건 하에서) |
| 주변 온도 | - 60°C~85°C |
| 진동 | 1-5000Hz 20g |
| 충격 | 1000g(1회); 100g(여러 번); |
| 접점 직경 | Φ1.0mm |
| 기계적 수명 | 250회 삽입 및 분리 |
| 작동 시간 | 5000시간 |
| 쉘 표준 크기 | 접점 수 | 단일 접점 작동 전류 (A) | 총 전류 (A) | 작동 전압(V) |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
| OHS | B | C | 1(2) | 4(10) | B(P) | 1(2) | 1(2,3) | B |

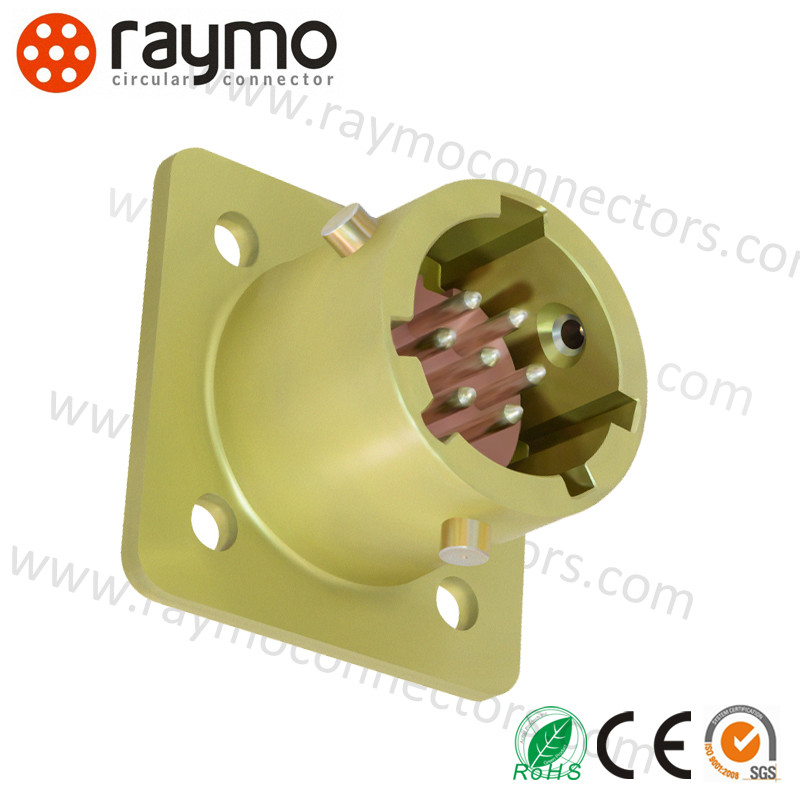

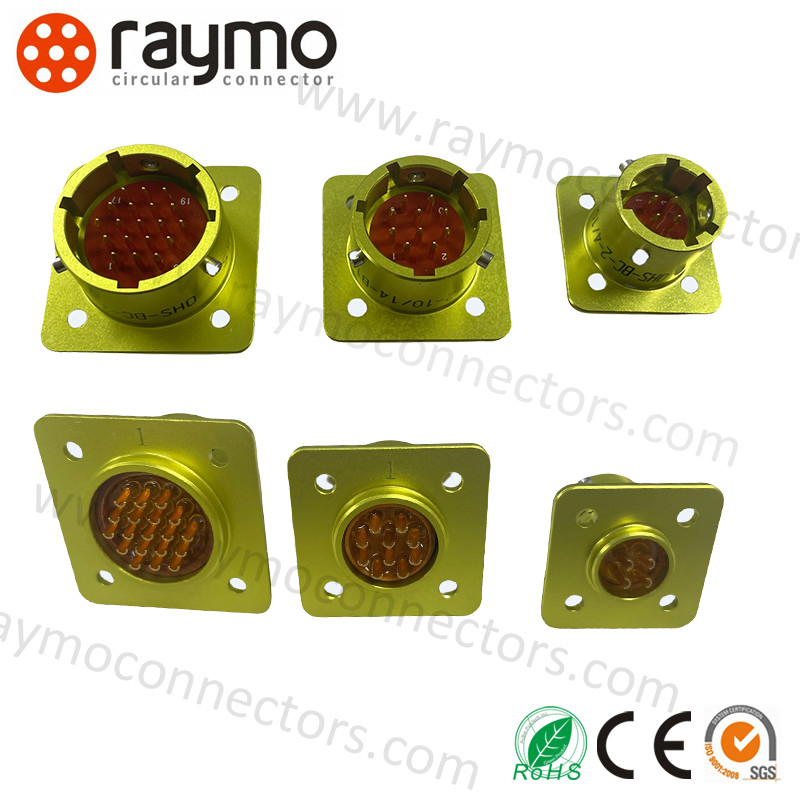

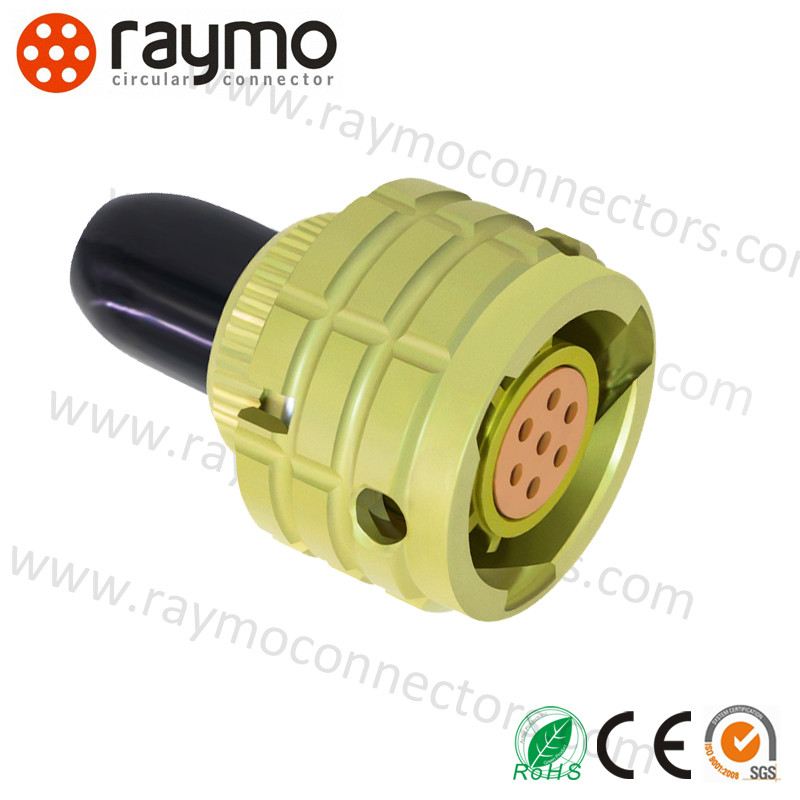

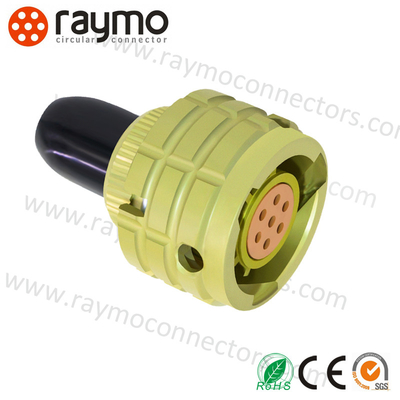

| 원형 | 베이요넷 | 초소형 | 1 은도금, 2 금도금 | 접점 수 / 쉘 표준 크기 | B - 사각 리셉터클 (핀), P - 원형 플러그 (소켓) | 1. 테일 부착물 없음 2. 차폐되지 않은 직선 테일 부착물 포함 | 키 위치 | 전천후 |
| 러시아 부품 번호 | RAYMO 부품 번호 | Amphenol 부품 번호 |
| ONTS-BS-1-4/10-B1-1-B | OHS-BC-1-4/10-B1-1-B | ONTS-BS-1-4/10-V1-1-V |
| ONTS-BS-1-7/12-B1-1-B | OHS-BC-1-7/12-B1-1-B | ONTS-BS-1-7/12-V1-1-V |
| ONTS-BS-1-10/14-B1-1-B | OHS-BC-1-10/14-B1-1-B | ONTS-BS-1-10/14-V1-1-V |
| ONTS-BS-1-19/18-B1-1-B | OHS-BC-1-19/18-B1-1-B | ONTS-BS-1-19/18-V1-1-V |
| ONTS-BS-1-32/22-B1-1-B | OHS-BC-1-32/22-B1-1-B | ONTS-BS-1-32/22-V1-1-V |
| ONTS-BS-1-50/27-B1-1-B | OHS-BC-1-50/27-B1-1-B | ONTS-BS-1-50/27-V1-1-V |
| 러시아 부품 번호 | RAYMO 부품 번호 | Amphenol 부품 번호 |
| ONTS-BS-1-4/10-P2-1-B | OHS-BC-1-4/10-P2-1-B | ONTS-BS-1-4/10-R12-1-V |
| ONTS-BS-1-7/12-P2-1-B | OHS-BC-1-7/12-P2-1-B | ONTS-BS-1-7/12-R12-1-V |
| ONTS-BS-1-10/14-P2-1-B | OHS-BC-1-10/14-P2-1-B | ONTS-BS-1-10/14-R12-1-V |
| ONTS-BS-1-19/18-P2-1-B | OHS-BC-1-19/18-P2-1-B | ONTS-BS-1-19/18-R12-1-V |
| ONTS-BS-1-32/22-P2-1-B | OHS-BC-1-32/22-P2-1-B | ONTS-BS-1-32/22-R12-1-V |
| ONTS-BS-1-50/27-P2-1-B | OHS-BC-1-50/27-P2-1-B | ONTS-BS-1-50/27-R12-1-V |
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED는 모든 종류의 커넥터 및 특수 케이블의 설계 및 제조 전문가로서, 다양한 케이블 및 관련 커넥터 어댑터의 개발 및 생산에 풍부한 경험을 축적했습니다. RED/Teradek Bond/ARRI 카메라 케이블, Canon/Sony 카메라 전원 케이블, SDI 케이블, USB 케이블, 비디오 케이블, CCD 케이블... 우리는 다양한 응용 분야 및 요구 사항에 맞는 다양한 OEM/ODM 서비스를 제공합니다.
당사의 제품은 산업 제어 장치, 의료 장비, 측정 및 검사 장비, 오디오 및 비디오 장비 및 산업 등과 같은 다양한 열악한 환경 및 응용 분야에서 널리 사용됩니다. 또한 많은 선도적인 공급업체와 탁월한 호환성을 제공합니다.
우리는 항상 혁신의 정신을 고수하며, M5, M8, M9, M12, M16, M23 및 기타 데이터 커넥터를 포함한 새로운 제품 시리즈를 지속적으로 도입합니다. IP68, ISO9001, Rohs, CE, REACH 인증을 받았습니다.
당사는 원형 푸시 풀 커넥터에 대한 포괄적인 기술 지원 및 서비스를 제공합니다. 당사 팀은 다양한 응용 분야에 대한 기술 솔루션을 제공하는 데 높은 경험을 가지고 있습니다.
당사 팀은 설치, 문제 해결 및 수리에 대해 고객을 지원할 수 있습니다. 또한 고객이 제품을 최대한 활용할 수 있도록 현장 지원 및 교육을 제공합니다.
우리는 우수한 고객 서비스를 제공하기 위해 최선을 다하고 있으며, 당사 팀은 24시간 연중무휴로 질문에 답변하거나 기술 지원을 제공합니다.
또한 보증 연장 및 제품 업그레이드와 같은 광범위한 애프터 서비스도 제공합니다.
질문이 있거나 도움이 필요한 경우 언제든지 저희에게 연락하십시오.
Q1. 샘플을 받을 수 있나요?
예, 품질을 테스트하고 확인하기 위해 샘플 주문을 환영합니다. 일부 샘플은 무료이며, 일부 샘플은 미리 지불해야 하며, 추가 주문 후 비용을 환불해 드립니다.
Q2. 생산 리드 타임은 어떻게 되나요?
재고가 있으며, 5,000개 미만은 빠른 배송이 가능합니다.
Q3. 상품은 어떻게 배송되며 도착하는 데 얼마나 걸리나요?
DHL, UPS, FedEx, TNT, SF 또는 EMS로 자주 배송합니다. 도착하는 데 보통 3-5일이 걸립니다.
Q4. OEM이 가능한가요?
예. 우리는 귀하의 디자인과 아이디어를 실제 제품으로 구현하는 데 풍부한 경험과 좋은 능력을 가지고 있으며, 일반적으로 금형 설계부터 최종 생산까지 신제품에 약 20~30일이 소요됩니다.
모든 커넥터는 고객 요청에 따라 맞춤 제작할 수 있습니다!
