| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | RAYMO |
| 모델 번호: | ОНЦ-БС-1(2) |
| 최소 주문 수량: | 5 |
| 가격: | USD25 |
| 배달 시간: | 5-8 주 |
| 지불 조건: | t/t |
| 공급 능력: | 2000pcs |
| 강조하다: | ОНЦ-БС-1(2) 바요네트 초소형 연결 껍질,10pin 바요네트 초소형 커넥터 셸,오NЦ-БС-1-10/14-Р12-1-В |
||
|---|---|---|---|
Prct Description 군사적OНЦ-БС-1(2)연결:
OНЦ-БС-1(2)
OHS 시리즈 바요네트 초소형 커넥터는 주로 러시아 커넥터 기술을 채택합니다. 이 유형의 커넥터는 다양한 전기, 라디오 및 제어 기기의 DC 및 AC 회로에 널리 사용됩니다.그것은 플러그와 소켓으로 구성됩니다연결 장치의 접착 모드는 바요네트 타입입니다.동시에, 그것은 러시아의 원본 부분과 일치하고 교환 될 수 있습니다 ОНЦ-БС-1(2) 시리즈.
소единители ОНЦ-БС-1(2), предназначены для работы в электрических цепях постоянного,
변신자 (частотой до 3 МГц) и импульсного токов
Соединители ОНЦ-БС-1(2) состоят из герметичной приборной вилки и негерметичной кабельной 소속된 통신망
로제트키는 많은 보급을 하고,
- 젠장, 젠장
소членение соединителей (연결자) 는 바이오네트레입니다.
비лки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом. 비키는 무사히, 무사히, 무사히
Схемы расположения контактов, количество и диаметры контактов приведены в таблицу 1.
전면 연락처: ОНЦ-БС-1 - серебро, ОНЦ-БС-2
소единители изготавливаю для внутреннего монтажа во всеклиматическом исполнении в 이 모든 기후적인
기술 조건에 따라 BPR0.364.030 ТУ, (приемка 5??).
| 연결기 유형 | 용기 |
| 연락 유형 | 남성 |
| 위치의 숫자 | 10Pin |
| 셸 사이즈 | 14 |
| 컨택 자료 | Copper Alloy 금/은하 접착 |
| 방열 재료 | PPS |
| 셸 재료 | 알루미늄 합금 표면 고금 처리, 진크 합금 니켈 플래팅 (산업 등급) |
| 콘택트 사이즈 | Φ1입니다.0 |
| 접촉당 최대 전류 | 3.0A |
| SUM OF CURRENTS | 30A |
| 가등전압 | 250V |
| 접촉 저항 | ≤5MΩ |
| 연락 종료 | 소금 |
| FASTENING 타입 | 바요네트 연결 |
| 삽입 및 제거의 숫자 | 250 |
| 작동 온도 | -60°C+85°C |

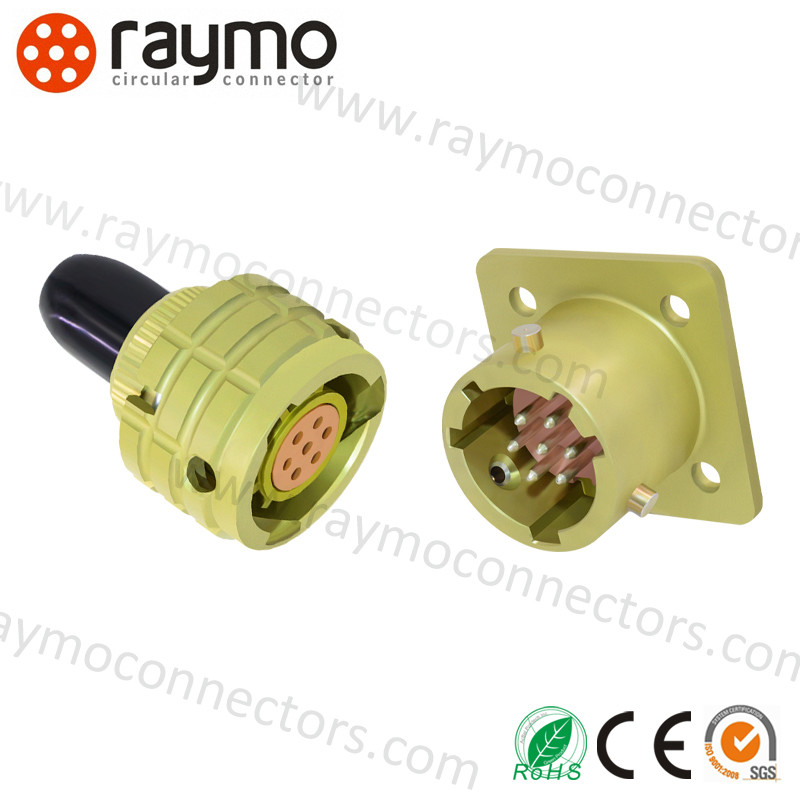

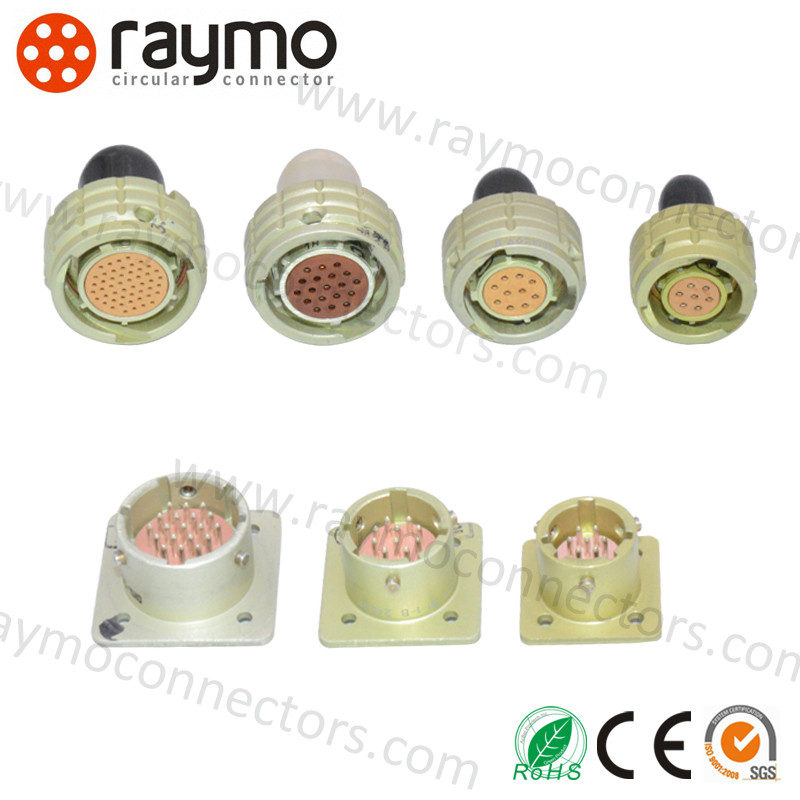

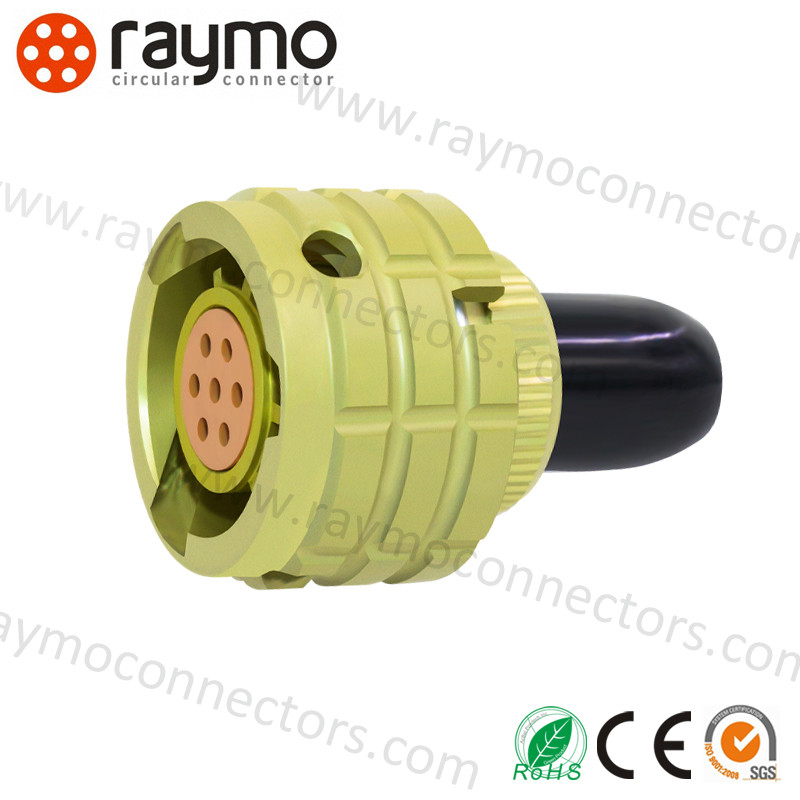

PRCT 사진
Prcts Datesheet
|
OHS 시리즈 초소형 전기 커넥터 |
|
|
1. 기술 지표 |
|
|
지표 |
가치 |
|
접촉 저항 |
≤5mΩ |
|
단열 저항 |
≥1000MΩ (정상적인 조건 하에서) |
|
실내 온도 |
- 60°C~85°C |
|
진동 |
1-5000Hz 20g |
|
영향력 |
1000g (once); 100g (multiple) |
|
접촉 지름 |
Φ1.0mm |
|
기계적 생명 |
250번 삽입하고 꺼내 |
|
근로시간 |
5000시간 |
|
보증 |
15년 |
|
2. 작동 전류, 운영 전압 |
|
|
|
|
|
셸 표준 크기 |
연락번호 |
단일 접촉 작동 전류 (A) |
전체 전류 (A) |
운영 전압 (V) |
|
10 |
4 |
3.7 |
15 |
250 |
|
12 |
7 |
3.1 |
22 |
250 |
|
14 |
10 |
3 |
30 |
250 |
|
18 |
19 |
2.1 |
40 |
250 |
|
22 |
32 |
1.8 |
60 |
250 |
|
27 |
50 |
1.5 |
75 |
250 |
|
러시아어 부분 번호 |
중국어 부분 번호 |
|
OНЦ-БС-1-4/10-В1-1-В |
OHS-BC-1-4/10-B1-1-В |
|
ONЦ-БС-1-7/12-В1-1-В |
OHS-BC-1-7/12-B1-1-В |
|
ONЦ-БС-1-10/14-В1-1-В |
OHS-BC-1-10/14-B1-1-В |
|
ONЦ-БС-1-19/18-В1-1-В |
OHS-BC-1-19/18-B1-1-В |
|
ONЦ-БС-1-32/22-В1-1-В |
OHS-BC-1-32/22-B1-1-В |
|
ONЦ-БС-1-50/27-В1-1-В |
OHS-BC-1-50/27-B1-1-В |
| 러시아어 부분 번호 | 중국어 부분 번호 |
| ONЦ-БС-1-4/10-Р12-1-В | OHS-BC-1-4/10-P2-1-В |
| ONЦ-БС-1-7/12-Р12-1-В | OHS-BC-1-7/12-P2-1-В |
| ONЦ-БС-1-10/14-Р12-1-В | OHS-BC-1-10/14-P2-1-В |
| ONЦ-БС-1-19/18-Р12-1-В | OHS-BC-1-19/18-P2-1-В |
| ONЦ-БС-1-32/22-Р12-1-В | OHS-BC-1-32/22-P2-1-В |
| ONЦ-БС-1-50/27-Р12-1-В | OHS-BC-1-50/27-P2-1-В |
FAQ
FAQ of Russian OHS Connector
1.샘플 주문을 받을 수 있나요?
예, Russian 2PM Connector의 샘플 주문을 환영합니다
2지불 조건은 뭐죠?
보통, 우리는 T / T를 받아, 규칙적인 주문을 위해, 지불 조건은 30% 보증금, 배송 전에 지불 균형입니다.
3- 시간이 얼마나 걸리죠?
보통 사전 지불 후 10일이 걸립니다.
4.포장 조건은 뭐죠?
먼저 플라스틱 봉지에 넣고, 작은 상자에 넣고,
5.How long is the warranty period 얼마나 오래 걸리는지
배달 후 1년.
