| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | RAYMO |
| 모델 번호: | ОНЦ-БС-1(2) |
| 최소 주문 수량: | 5 |
| 가격: | USD25 |
| 배달 시간: | 5-8 주 |
| 지불 조건: | t/t |
| 공급 능력: | 2000pcs |
| 강조하다: | 오НЦ-БС-1-7/12-P12-1-B 커넥터,ОНЦ-БС-1(2) 바요네트 초소형 커넥터,7 핀 바요네트 초소형 커넥터 |
||
|---|---|---|---|

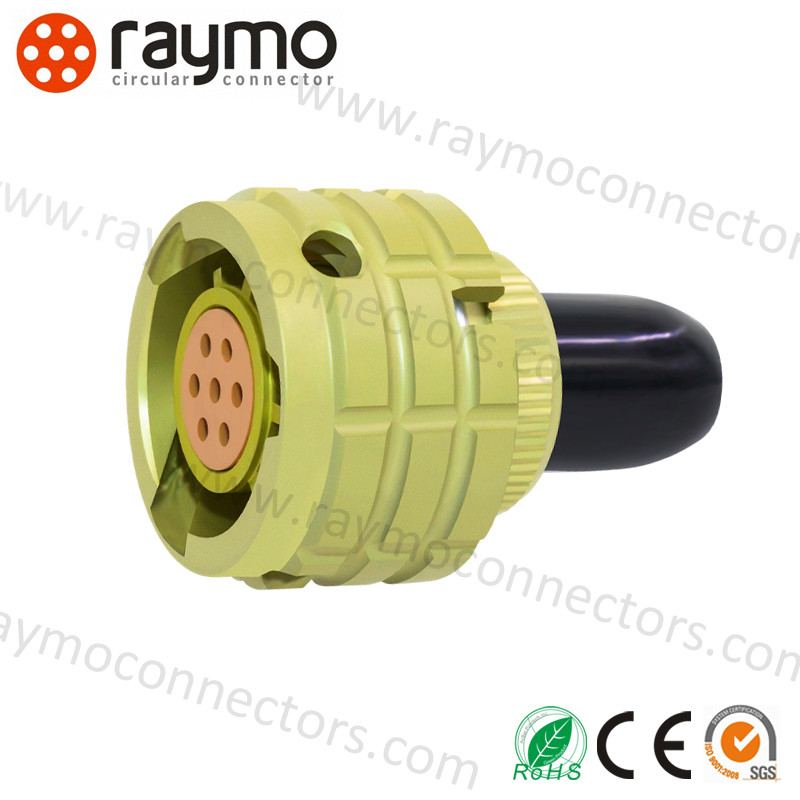

ONC-BS-1(2) 시리즈 베요넷 초소형 커넥터 쉘 사이즈 12 7핀 암 플러그, 테일 부착(옵션)l)-ONC-BS-1-7/12-P12-1-B
Prct 설명 군사ONC-BS-1(2) 커넥터:
ONC-BS-1(2)
OHS 시리즈 베요넷 초소형 커넥터는 주로 러시아 커넥터 기술을 채택합니다. 이 유형의 커넥터는 다양한 전기, 라디오 및 제어 기기의 DC 및 AC 회로에 널리 사용됩니다. 플러그와 소켓으로 구성되며 설치를 위한 다단계 키 위치가 있습니다. 커넥터의 결합 모드는 베요넷 유형입니다. 소켓에는 테일 부착물이 없고 플러그에는 직선 플라스틱 테일 부착물이 있습니다. 동시에 러시아 ONC-BS-1(2) 시리즈의 원래 부품과 일치하고 교환할 수 있습니다.
ONC-BS-1(2) 커넥터는 주로 정전기,
과도 (최대 3MHz) 및 펄스 전류의 전기 회로에서 작동하도록 설계되었습니다.
ONC-BS-1(2) 커넥터는 밀폐형 부착물과 비밀폐형 케이블
장착을 위한 소켓으로 구성되어 있으며,
비산화성 접촉으로부터 보호합니다.
커넥터의 연결 - 베요넷.
플러그는 케이블이 없는 소켓과 직선 플라스틱 케이블이 있는 소켓으로 제작됩니다.
커넥터의 배치, 수량 및 직경은 표 1에 나와 있습니다.
커넥터의 코팅: ONC-BS-1 - 은, ONC-BS-2 - 금.
커넥터는 BR0.364.030 TU 기술 조건(수락 “5”)에 따라 내부 장착을 위해 제조됩니다.

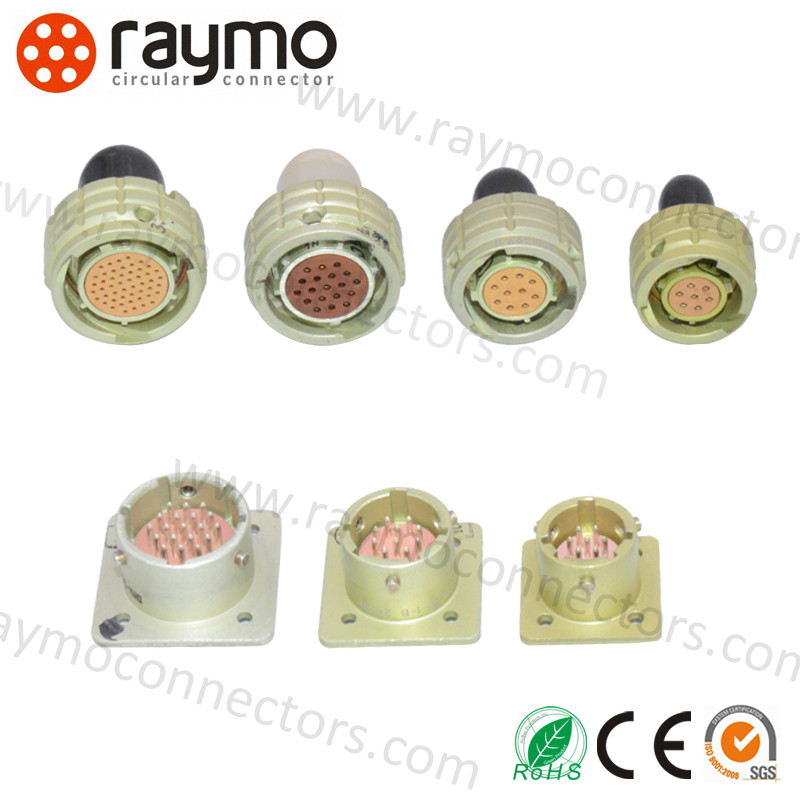

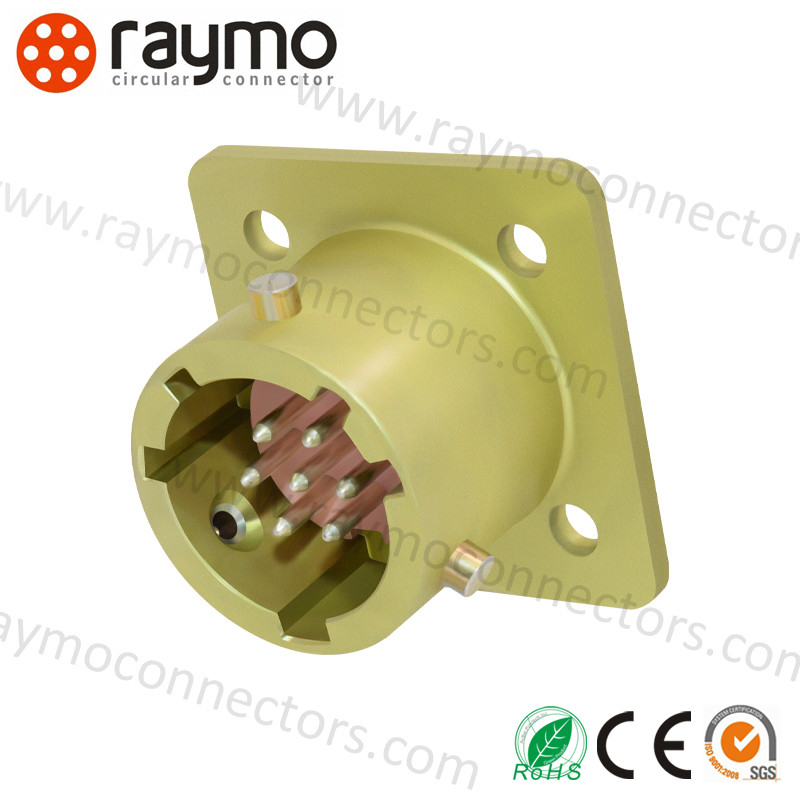

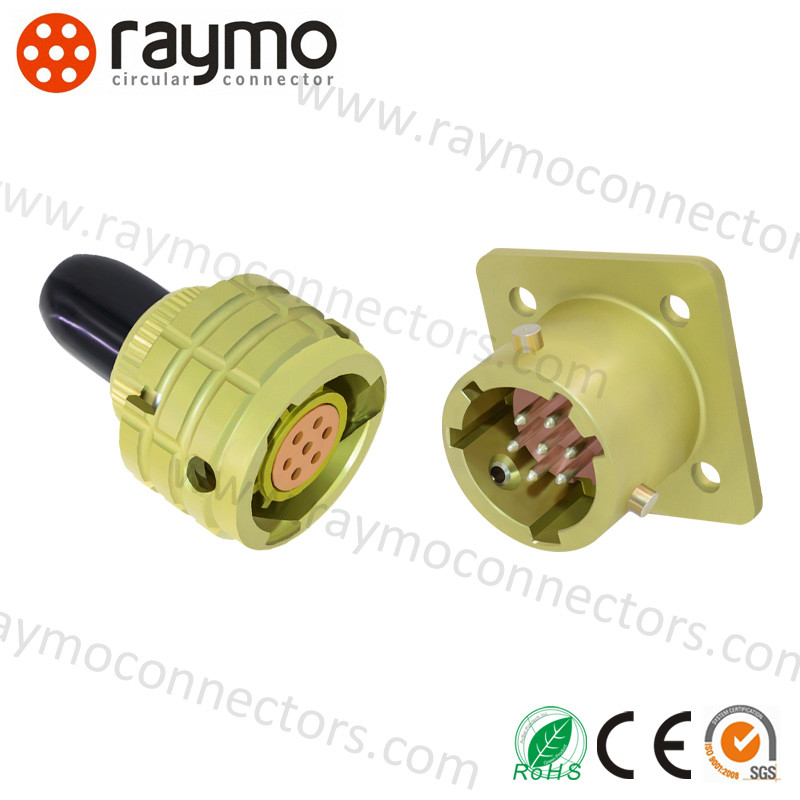

Prcts 사진
Prcts 데이터시트
OHS 시리즈 초소형 전기 커넥터
|
|
쉘 표준 크기 |
|
|
쉘 표준 크기 |
|
값 |
접촉 저항 |
|
≤5mΩ |
절연 저항 |
|
≥1000MΩ (정상 조건에서) |
주위 온도 |
|
- 60°C~85°C |
진동 |
|
1-5000HZ 20g |
충격 |
|
1000g(1회); 100g(여러 번); |
접촉 직경 |
|
Φ1.0mm |
기계적 수명 |
|
250회 삽입 및 제거 |
작업 시간 |
|
5000시간 |
보증 |
|
15년 |
2. 작동 전류, 작동 전압 |
|
|
쉘 표준 크기 |
쉘 표준 크기 |
쉘 표준 크기 |
쉘 표준 크기 |
|
접촉 번호 |
단일 접촉 작동 전류(A) |
총 전류(A) |
작동 전압(V) |
10 |
|
3 |
3.7 |
15 |
250 |
러시아 부품 번호 |
|
7 |
3.1 |
22 |
32 |
러시아 부품 번호 |
|
10 |
3 |
30 |
250 |
러시아 부품 번호 |
|
19 |
2.1 |
40 |
250 |
러시아 부품 번호 |
|
32 |
1.8 |
60 |
250 |
러시아 부품 번호 |
|
50 |
1.5 |
75 |
250 |
러시아 부품 번호 |
|

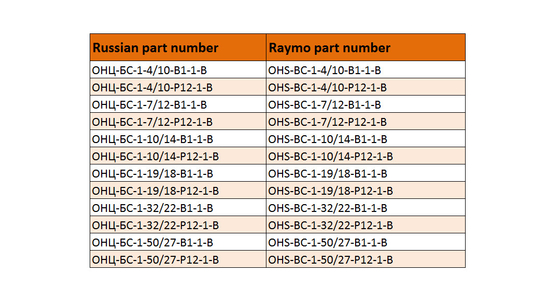

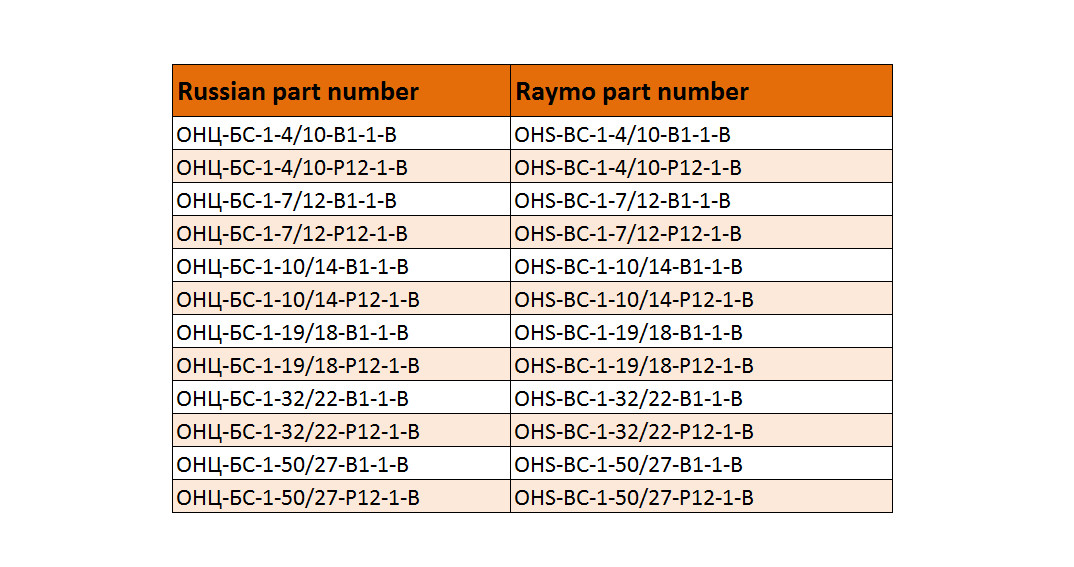

중국 부품 번호 |
ONC-BS-1-4/10-P2-1-B |
|
OHS-BC-1-4/10-B1-1-B |
ONC-BS-1-7/12-B1-1-B |
|
OHS-BC-1-7/12-B1-1-B |
ONC-BS-1-10/14-B1-1-B |
|
OHS-BC-1-10/14-B1-1-B |
ONC-BS-1-19/18-B1-1-B |
|
OHS-BC-1-19/18-B1-1-B |
ONC-BS-1-32/22-B1-1-B |
|
OHS-BC-1-32/22-B1-1-B |
ONC-BS-1-50/27-B1-1-B |
|
OHS-BC-1-50/27-B1-1-B |
러시아 부품 번호 |
| 중국 부품 번호 | ONC-BS-1-4/10-P2-1-B |
| OHS-BC-1-4/10-P2-1-B | ONC-BS-1-7/12-P2-1-B |
| OHS-BC-1-7/12-P2-1-B | ONC-BS-1-10/14-P2-1-B |
| OHS-BC-1-10/14-P2-1-B | ONC-BS-1-19/18-P2-1-B |
| OHS-BC-1-19/18-P2-1-B | ONC-BS-1-32/22-P2-1-B |
| OHS-BC-1-32/22-P2-1-B | ONC-BS-1-50/27-P2-1-B |
| OHS-BC-1-50/27-P2-1-B | FAQ |
러시아 OHS 커넥터 FAQ
1.
샘플 주문을 할 수 있습니까?
예, 품질을 테스트하고 확인하기 위해 러시아 2PM 커넥터의 샘플 주문을 환영합니다.
2. 지불 조건은 무엇입니까?
일반적으로 T / T를 허용하며, 정기 주문의 경우 지불 조건은 30% 보증금이며, 선적 전에 잔액을 지불합니다.
3. 리드 타임은 무엇입니까?
선불금을 받은 후 일반적으로 10일이 소요됩니다.
4.
포장 조건은 무엇입니까?
먼저 비닐 봉투에 포장한 다음 작은 상자에 넣고 마지막으로 중성 상자에 넣습니다.
5.
보증 기간은 얼마나 됩니까?
배송 후 1년.
