| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | RAYMO |
| 인증: | CE/ROHS/REACH/SGS/ISO9001 |
| 모델 번호: | ОНЦ-БС-1-7/12-В1-1-В |
| 최소 주문 수량: | 5pcs |
| 가격: | 3-5USD |
| 포장 세부 사항: | PE 백과 상자 |
| 배달 시간: | 근무일 5-7 일 |
| 공급 능력: | 50000pcs/월 |
| 시리즈: | OHS 시리즈 베이오넷 초소형 커넥터 | 모델 번호: | OHS-BC-1-4/10-B1-1-B |
|---|---|---|---|
| 셀 크기: | 10.12.14.18.22.27 | 연락처: | 4.7.10.19.32.50 |
| 연결 방법: | 총검 연결 | 쉘 재료: | 알루미늄 합금 표면 양극산화 처리 |
| 접촉 자료: | 금/은 도금이 된 구리 합금 | 절연체: | 베이클라이트 |
| 단말기: | 솔더 | 주변 온도: | -60 ~ +200 °C |
| 라이프 사이클: | 500 번 | ||
| 강조하다: | ONS-BS-1 ((2) 시리즈 커넥터,ONЦ-БС-1-4/10-P12-1-B,ONS-BS-1-4/10-P12-1-B 커넥터 |
||
중국 OEM 제조업체의 모든 유형의 원형 커넥터

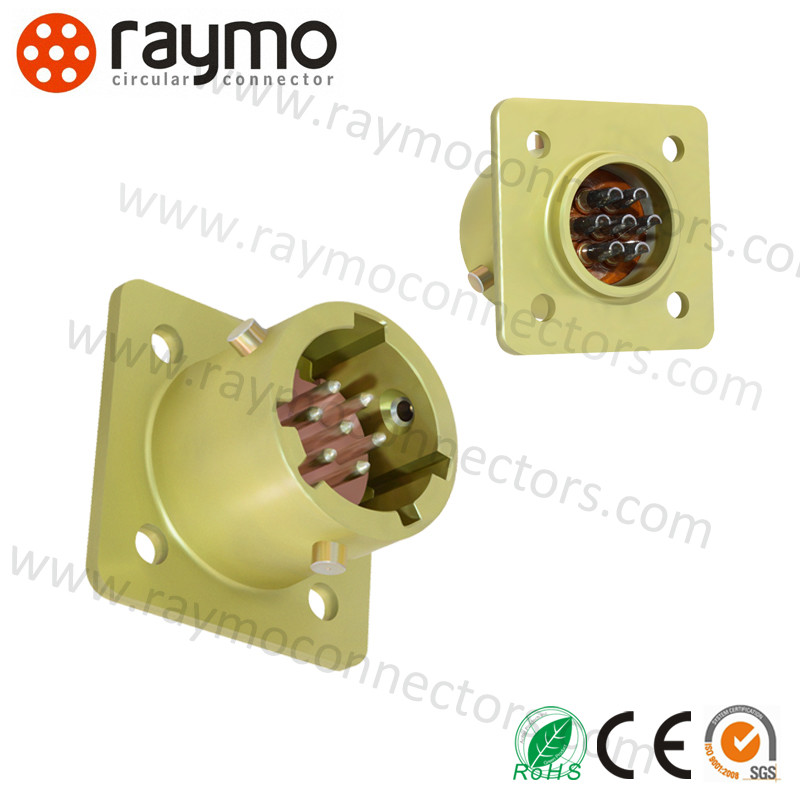

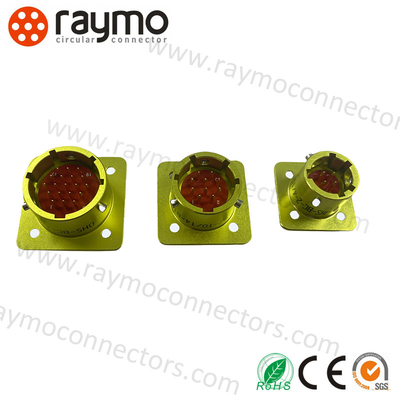

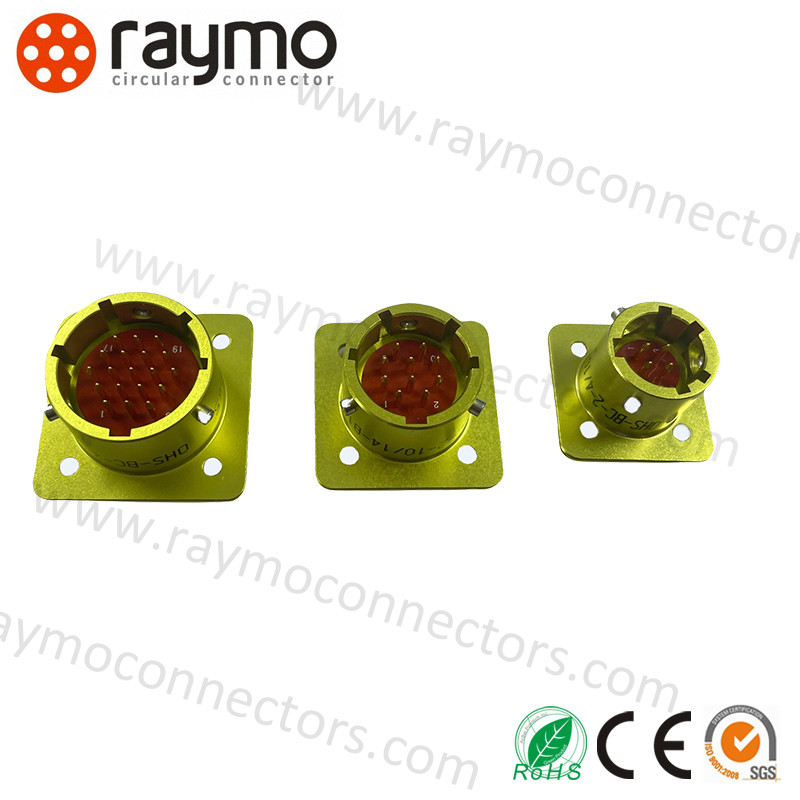

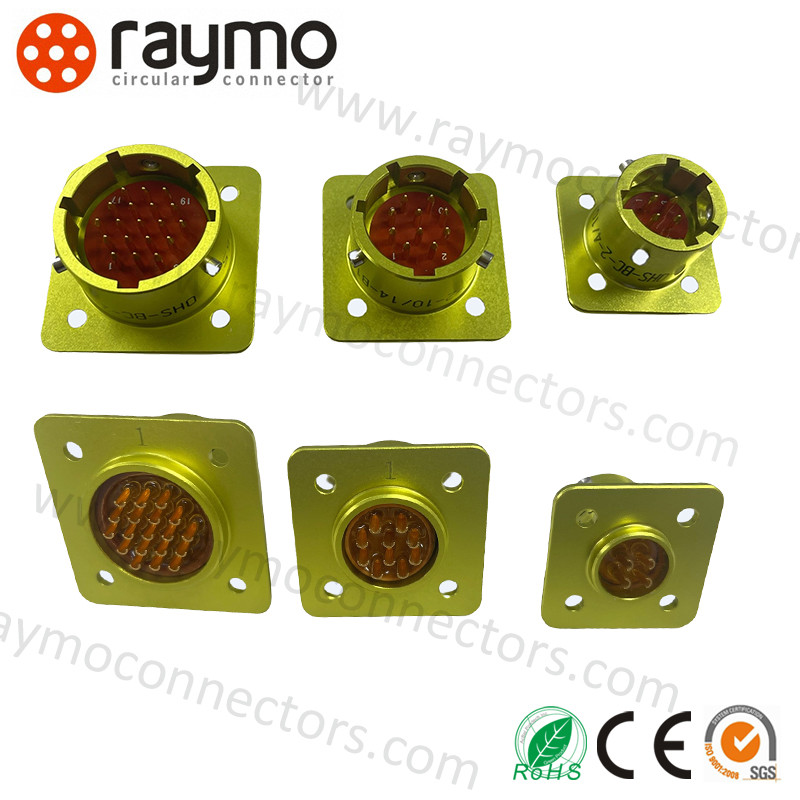

ONC-BS-1(2) OHS 시리즈 원형 전기 커넥터는 베요넷 연결 방식을 채택하고, 접촉부 단자 연결 형태는 용접이며, prct는 빠른 연결 및 분리, 소형, 고밀도, 우수한 환경 저항성, 높은 신뢰성의 특징을 가지고 있으며, 테일 부착물이 없는 소켓, 플러그는 직각 플라스틱 테일 부착물을 사용할 수 있으며, DC AC 회로에 적합합니다.
동시에 러시아 ONC-BS-1(2) 시리즈의 원래 부품과 일치하고 교환할 수 있습니다.
커넥터 ONC-BS-1(2)는 영구적인 전기 회로에서 작동하도록 설계되었습니다.
고주파(최대 3MHz) 및 펄스 전류.
커넥터 ONC-BS-1(2)는 밀폐된 부착물과 비밀폐된 케이블
대량 장착을 위한 소켓은 다양한 하우징 극성화를 가지고 있으며, 보호
비산화성 접촉으로부터.
커넥터 연결 - 베요넷.

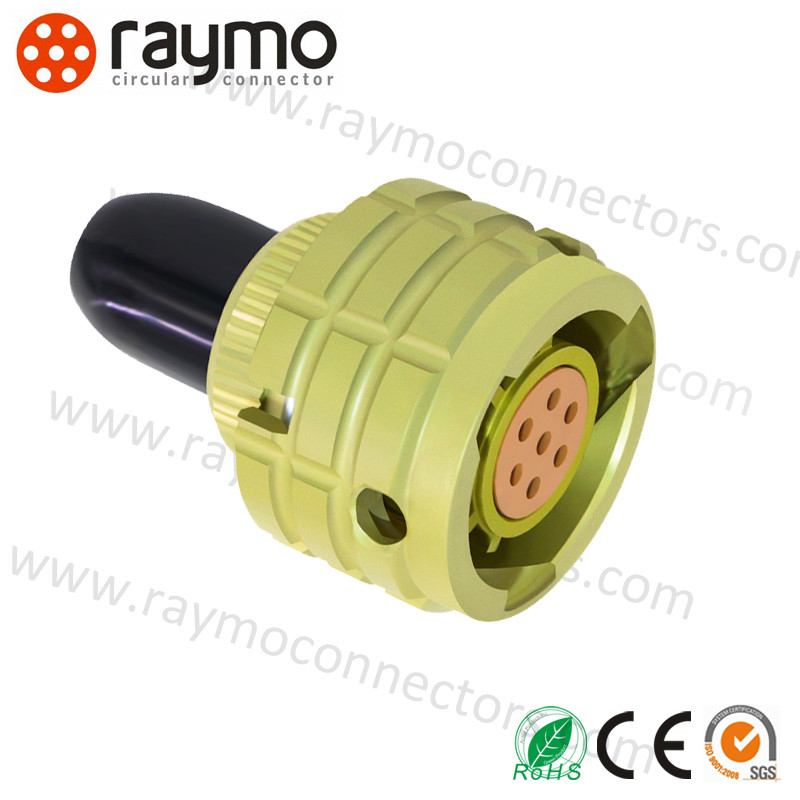

케이블은 케이블이 없는 하우징, 소켓은 직접 플라스틱 하우징을 사용합니다.
접촉 배치, 수량 및 접촉 직경은 표 1에 나와 있습니다.
커넥터의 접촉 코팅: ONC-BS-1 - 은, ONC-BS-2 – 금.
커넥터는 기술적 조건 BR0.364.030 TU(수락 “5”)에 따라
군사
| 값 | 접촉 저항 |
| ≤5mΩ | 절연 저항 |
| ≥1000MΩ (정상 조건) | 주위 온도 |
| - 60°C~85°C | 진동 |
| 1-5000HZ 20g | 충격 |
| 1000g(1회); 100g(여러 번); | 접촉 직경 |
| Φ1.0mm | 기계적 수명 |
| 250회 삽입 및 제거 | 작업 시간 |
| 5000시간 | 작동 전류, 작동 전압 |
| 접촉 번호 | 단일 접촉 작동 전류(A) | 총 전류(A) | 작동 전압(V) | 10 |
| 3 | 3.7 | 15 | 250 | 모델 설명 |
| 7 | 3.1 | 22 | 32 | 모델 설명 |
| 10 | 3 | 30 | 250 | 모델 설명 |
| 19 | 2.1 | 40 | 250 | 모델 설명 |
| 32 | 1.8 | 60 | 250 | 모델 설명 |
| 50 | 1.5 | 75 | 250 | 모델 설명 |
| B | 원형 | 1(2) | 1(2,3) | B(P) | 1(2) | 1(2,3) | B | 원형 |
| 베요넷 | 초소형 | 1 은도금, 2 금도금 | 접촉 번호 / 쉘 표준 크기 | B - 사각 리셉터클(핀), P - 원형 플러그(소켓) | 1. 테일 부착물 없음 2. 비차폐 스트레이트 테일 부착물 포함 | 키 위치 | 전천후 | 유형: 1-테일 부착물 없음 for |
| 중국 부품 번호 | Amphenol 부품 번호 | ONC-BS-1-4/10-R12-1-V |
| OHS-BC-1-4/10-B1-1-V | ONTS-BS-1-4/10-V1-1-V | ONC-BS-1-7/12-B1-1-V |
| OHS-BC-1-7/12-B1-1-V | ONTS-BS-1-7/12-V1-1-V | ONC-BS-1-10/14-B1-1-V |
| OHS-BC-1-10/14-B1-1-V | ONTS-BS-1-10/14-V1-1-V | ONC-BS-1-19/18-B1-1-V |
| OHS-BC-1-19/18-B1-1-V | ONTS-BS-1-19/18-V1-1-V | ONC-BS-1-32/22-B1-1-V |
| OHS-BC-1-32/22-B1-1-V | ONTS-BS-1-32/22-V1-1-V | ONC-BS-1-50/27-B1-1-V |
| OHS-BC-1-50/27-B1-1-V | ONTS-BS-1-50/27-V1-1-V | 유형: 2-비차폐 스트레이트 테일 부착물 포함 for |
| 중국 부품 번호 | Amphenol 부품 번호 | ONC-BS-1-4/10-R12-1-V |
| OHS-BC-1-4/10-P2-1-V | ONTS-BS-1-4/10-R12-1-V | ONC-BS-1-7/12-R12-1-V |
| OHS-BC-1-7/12-P2-1-V | ONTS-BS-1-7/12-R12-1-V | ONC-BS-1-10/14-R12-1-V |
| OHS-BC-1-10/14-P2-1-V | ONTS-BS-1-10/14-R12-1-V | ONC-BS-1-19/18-R12-1-V |
| OHS-BC-1-19/18-P2-1-V | ONTS-BS-1-19/18-R12-1-V | ONC-BS-1-32/22-R12-1-V |
| OHS-BC-1-32/22-P2-1-V | ONTS-BS-1-32/22-R12-1-V | ONC-BS-1-50/27-R12-1-V |
| OHS-BC-1-50/27-P2-1-V | ONTS-BS-1-50/27-R12-1-V | 회사 정보 군사 ONC-BS 커넥터 |
