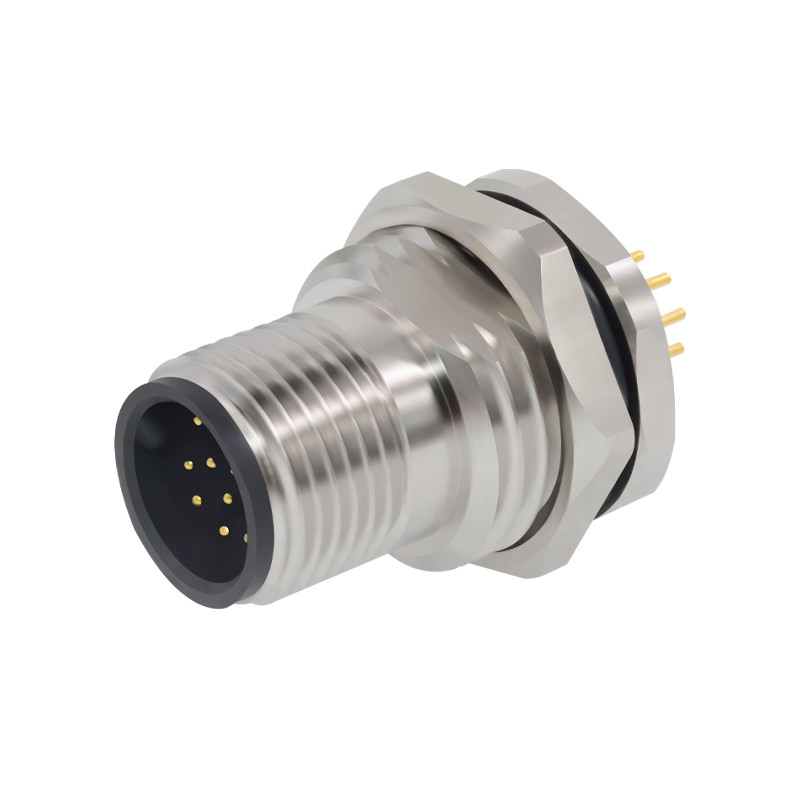

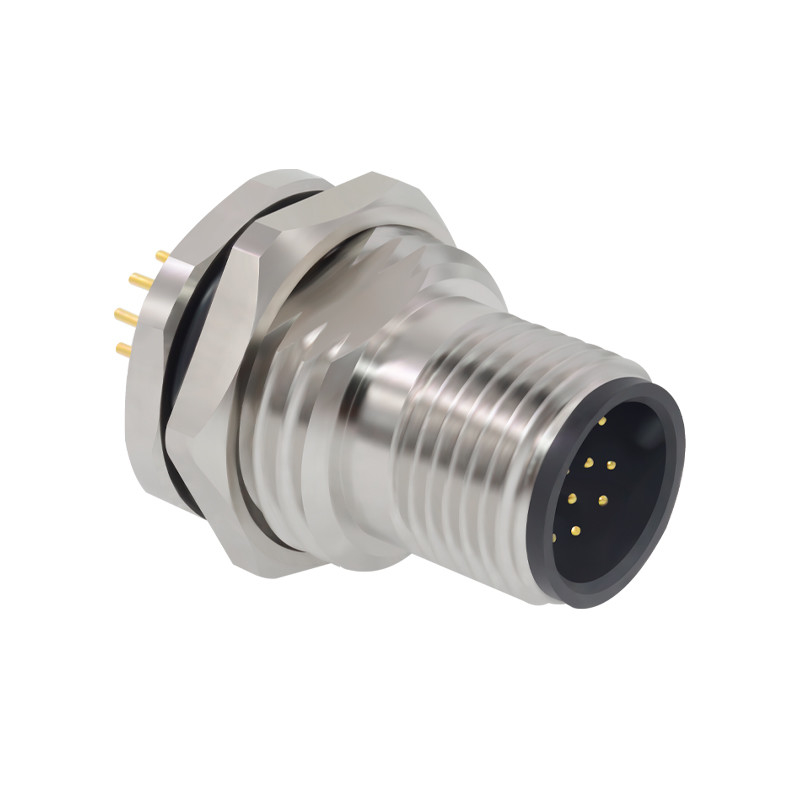

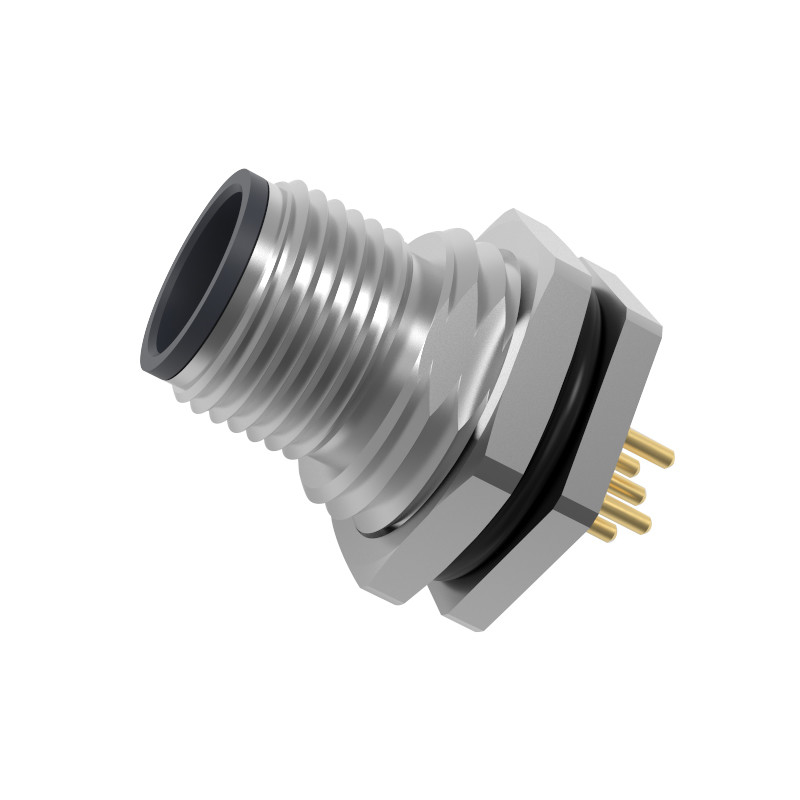

| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | RAYMO |
| 인증: | CE/ROHS/REACH/SGS/ISO9001 |
| 모델 번호: | 14.763 FAG-M12G-A12-JSM |
| 최소 주문 수량: | 1 PC |
| 가격: | 1.5-3.1USS |
| 포장 세부 사항: | PE 가방과 통 |
| Type:: | M12 A Code Male Connector | Ambient temperature:: | -25℃~+90℃ |
|---|---|---|---|
| 접점 재료 :: | 패널 전방 장착대 PCB 4 핀 다이캐스트 스크루 | Insert Material:: | PA66 |
| 증명서: | CE/ROHS/REACH/SGS/ISO9001 | Mating Endurance:: | 500 cycles |
| Gender:: | Male and female | 본체 소재: | 니켈 도금된 놋쇠 |
| Connector Type: | M12 | Contact Plating: | Gold |
| Current Rating: | 4A | Gender: | Male |
| IP 평가: | IP67 | 증가하는 타입: | 케이블 |
| Number of Contacts: | 4 | Operating Temperature: | -20℃ to +85℃ |
| Prct Name: | M12 Connector (New) | Voltage Rating: | 250V |
| 강조하다: | 4 핀 M12 원형 커넥터,코드 남성 M12 원형 커넥터,마운트 PCB M12 원형 커넥터 |
||
M12 원형 커넥터는 자동화 산업에서 신호, 데이터 및 전력의 간단하고 비용 효율적인 연결을 용이하게 합니다.Raymo M12 시리즈는 센서 및 액추에이터, CANopen, DeviceNET, Profibus, PROFINET, EtherCAT, 이더넷, INTERBUS, CC-Link, 모터 서보, 디지털 카메라, 철도 공정 제어 등과 같은 많은 자동화 응용 분야에 널리 사용됩니다.
| 기준: | IEC 61076-2-101 |
| 주변 온도: | -25℃ ~ +90℃ |
| 커넥터 삽입: | TPU |
| 커넥터 접점: | 금 도금 황동 |
| 커플링 너트/나사: | 니켈 도금 황동 |
| 씰/O-링: | 에폭시 수지/FKM |
| 절연 저항: | ≥100MΩ |
| 접촉 저항: | ≤5mΩ |
| 차폐: | 없는 |
| 마운트 스레드: | M12x1.0 |
| IP 등급: | 잠긴 상태의 IP67 |
| 콘택트 렌즈 | 사용 가능 | 정격 전류 | 전압 | 콘택트 렌즈 | |
| 코딩 | 에어컨 | DC | 종료 | ||
| 03 핀 | 알파벳 | 4A | 250V | 250V | PCB |
| 04 핀 | A/B/C/D | 4A | 250V | 250V | PCB |
| 05핀 | 알파벳 | 4A | 60V | 60V | PCB |
| 06핀 | 씨 | 2A | 30V | 30V | PCB |
| 08 핀 | ㅏ | 2A | 30V | 30V | PCB |
| 12핀 | ㅏ | 1.5A | 30V | 30V | PCB |
| 17핀 | ㅏ | 1.5A | 30V | 30V | PCB |
A 코딩됨주로 센서, 액추에이터, 모터 및 기타 대부분의 표준 장치에 사용됩니다.보통 2핀에서 12핀 사이입니다.
B 코드Fieldbus 연결용 네트워크 케이블에 주로 사용되며 Profibus와 함께 작동하는 시스템이 포함됩니다.일반적으로 3~5개의 핀이 있습니다.
C 코딩주로 AC 센서 및 액추에이터와 함께 사용되며 보안 강화를 위한 이중 키홈도 있습니다.그것은 3에서 6 사이의 핀을 가지고 있습니다.
D 코드일반적으로 이더넷 및 ProfiNet 시스템용 네트워크 케이블에 사용됩니다.최대 100Mb의 데이터를 전송하며 일반적으로 3~5개의 핀을 제공합니다.
S-코드AC 전원 애플리케이션용입니다.
T-코딩DC 전원 애플리케이션용입니다.
X 코딩됨최대 10Gb의 대용량 데이터를 고속으로 전송할 수 있으며 항상 8개의 핀이 있습니다.
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED는 모든 종류의 커넥터 및 특수 케이블을 설계하고 제조하며 케이블 및 관련 커넥터 어댑터 종류에 대한 개발 및 생산에 풍부한 경험을 축적했습니다. RED/Teradek Bond/ARRI 카메라 케이블, Canon/Sony 카메라 전원 케이블, SDI 케이블, USB 케이블, 비디오 케이블, CCD 케이블... 우리는 다른 OEM/ODM 서비스를 다른 응용 프로그램 및 요구 사항으로 제공합니다.
당사의 제품은 산업 제어 장치, 의료 장비, 측정 및 검사 장비, 시청각 장비 및 군사 장비 등과 같은 열악한 환경 및 응용 분야에서 널리 사용됩니다. 또한 많은 주요 공급 업체와 우수한 호환성을 가지고 있습니다.
우리는 항상 혁신 정신을 고수하고 M5, M8, M9, M12, M16, M23 및 기타 데이터 커넥터를 포함하는 신제품 시리즈를 계속 소개합니다. IP68, ISO9001, Rohs, CE, REACH 인증서가 승인되었습니다.
