| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Raymo |
| 인증: | CE/ROHS/REACH/SGS/ISO9001 |
| 모델 번호: | FGG-00B-302-CLAD35Z |
| 최소 주문 수량: | 1pcs |
| 가격: | 3.5-4.5 |
| 포장 세부 사항: | PE 가방 + 판지 |
| 배달 시간: | 3-5 근무일 |
| 지불 조건: | L/C, D/A, D/P, T/T, Western Union, |
| 공급 능력: | 500 pcs/5-7 근무일 |
| 유형: | 순환 푸쉬 풀 연결기 | 셀 크기: | 00b ~ 4b |
|---|---|---|---|
| 연락처: | 2 핀 3 핀 64 핀까지 | 색상: | 천연/검은 색 크롬 도금 |
| 강조하다: | 00b 셸 푸시 풀 커넥터,IP68 푸시 풀 커넥터,Fgg 오디오 비디오 케이블 커넥터 |
||

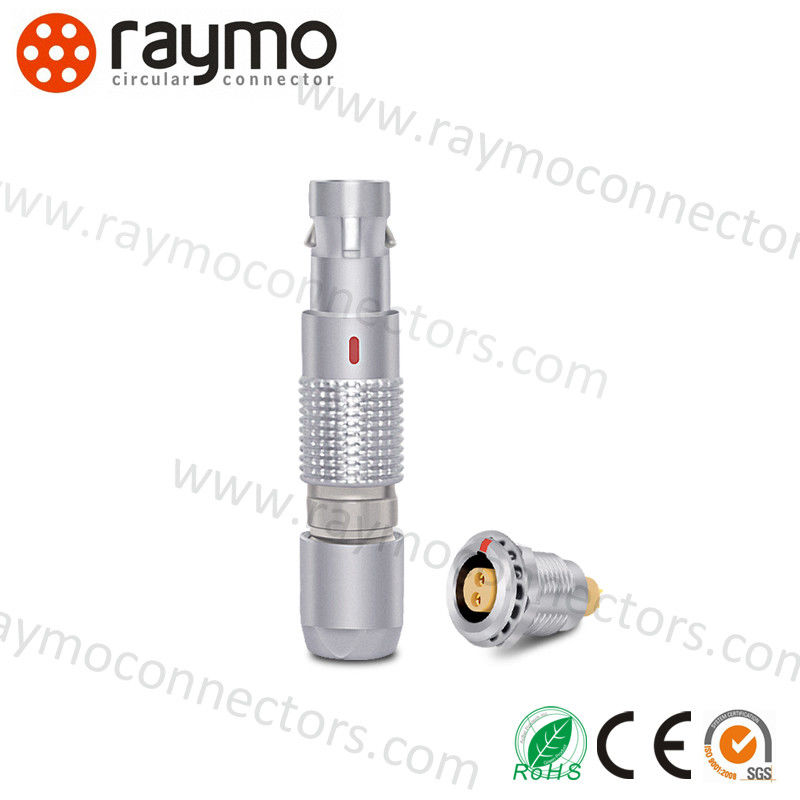

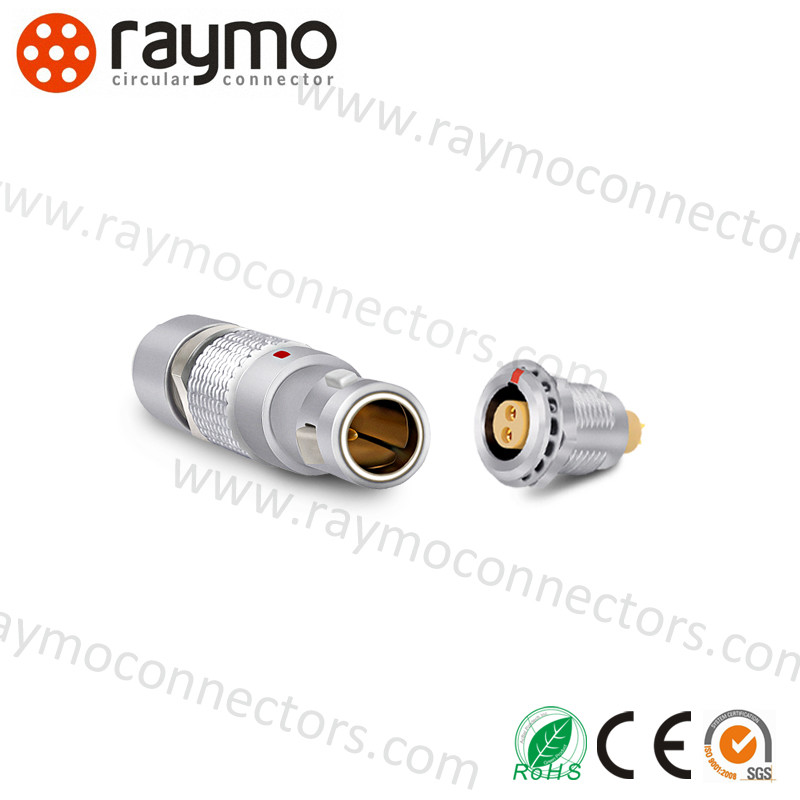

2핀 Fgg 00b 시리즈 금속 원형 수/암 푸시 풀 커넥터 오디오 비디오 케이블 커넥터
RAYMO금속 원형 수/암 푸시 풀 오디오 비디오 케이블 커넥터 2핀 FGG 00B 시리즈
모델 번호: RM-FGG-00B-302-CLAD65
설명: raymo RM-B 시리즈 직선 플러그, 수 커넥터, 2핀, 35케이블 콜릿 원키, 0도
쉘 크기 및 커넥터 번호:
| 시리즈 | 쉘 크기 | 커넥터 번호 (납땜 및 PCB 타입) | ||||||||||||
| B -1P 50 | 00 | 2 | 3 | 4 | ||||||||||
| 0B | 2 | 3 | 4 | 5 | 6 | 7 | 9 | |||||||
| 1B | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | |||
| 2B | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 19 | 26 | |
| 3B | 3 | 4 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 21 | 30 | |||
장점
RAYMO는 다음을 제조하는 제조업체입니다:
DIY 케이블 어셈블리 프로세스:
케이블을 슬리브 콜릿 너트 순서대로 통과시킨 후 케이블 와이어를 하나씩 절연체에 납땜합니다. 와이어 순서를 중요하게 참고하십시오.
분할 인서트 캐리어를 납땜된 절연체에 넣고, 분할 인서트 캐리어의 슬롯이 절연체 하위 어셈블리와 완벽하게 맞도록 합니다.
콜릿을 케이블의 올바른 위치에 놓고, 콜릿의 돌출부가 분할 인서트 캐리어의 슬롯과 맞는지 확인합니다. 절연체 하위 어셈블리, 분할 인서트 캐리어, 콜릿을 순서대로 외부 쉘에 넣고, 분할 인서트 캐리어의 돌출부가 외부 쉘의 슬롯과 맞는지 확인합니다.
콜릿 너트를 단단히 조입니다. 슬리브를 콜릿 너트의 해당 단계에 연결합니다.
가격, 리드 타임, 도면, 데이터시트를 지금 받으세요!
