| 원래 장소: | 중국 심천 |
|---|---|
| 브랜드 이름: | RAYMO |
| 인증: | CE/ ISO9000:2015/ ROHS/ SGS/ REACH |
| 모델 번호: | WSO 102 A052 130 |
| 최소 주문 수량: | 5 피스/조각 |
| 가격: | negotiable |
| 포장 세부 사항: | 플라스틱 백 & 통 |
| 배달 시간: | 5-7wds |
| 지불 조건: | Western Union, L/C, D/A, D/P, T/T. |
| 공급 능력: | 5000조각/주 |
| 쉘 모형: | 순환 방수 커넥터 | 셀 크기: | 102 103 1031 104 |
|---|---|---|---|
| 아니오 접촉하세요.: | 3개 핀 | 타입을 연결시킵니다: | PPS/PEEK 절연체와의 솔더 접촉 |
| 애플리케이션: | 스튜디오 및 외부 방송 | 모크: | 1pcs |
| 강조하다: | IP68 직각 커넥터,피셔스 WSO 직각 커넥터,3 핀 남성 용접 연결 장치 |
||

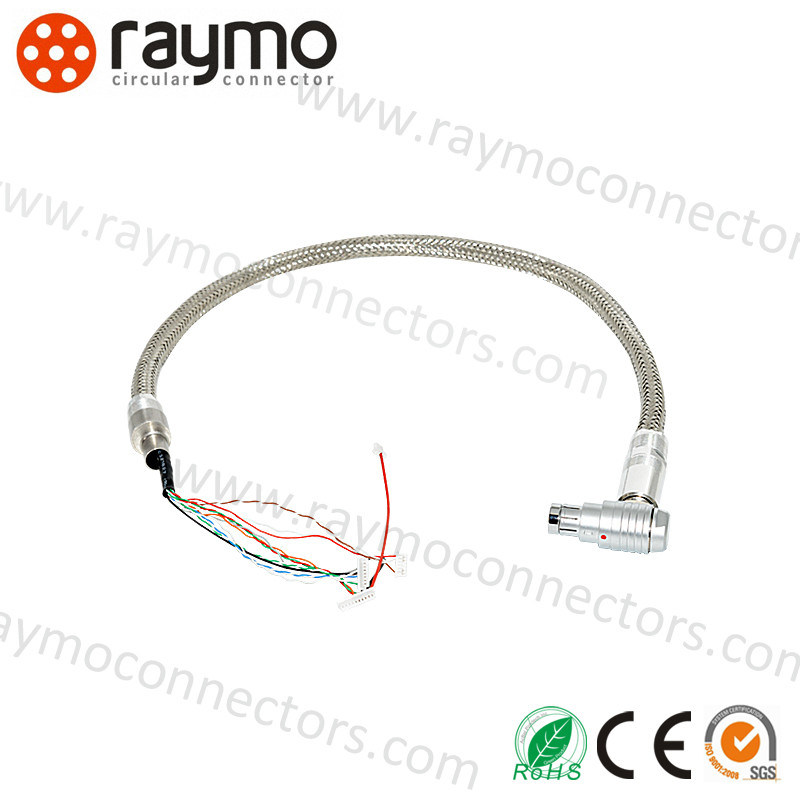

Fischers WSO 직각 커넥터 102 103 1031 사이즈 3핀 수 납땜 원형 방수 커넥터
Raymo WSO 대체 가능WSO 102 FISCHER커넥터. 2~19핀까지 작동. 합리적인 가격과 짧은 리드 타임으로 더 나은 품질. Raymo는 케이블 연결 솔루션을 제공합니다.고객 요청에 따라 모든 종류의 케이블과 커넥터를 제작할 수 있습니다. Hirose, Cannon, BNC, TNC, D-dtap, D-Sub, USB-A, USB-B, RJ45, JST, Molex 등 모든 종류의 커넥터를 사용하십시오. 필요하신 것을 알려주시면 나머지는 RAYMO에 맡겨주세요.
1. 간략한 소개
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED는 모든 종류의 커넥터 및 특수 케이블 설계 및 제조 전문가로서, 다양한 케이블 및 관련 커넥터 어댑터 개발 및 생산에 풍부한 경험을 축적했습니다. RED/Teradek Bond/ARRI 카메라 케이블, Canon/Sony 카메라 전원 케이블, SDI 케이블, USB 케이블, 비디오 케이블, CCD 케이블 등 다양한 OEM/ODM 서비스를 제공하여 다양한 응용 및 요구 사항을 충족합니다. 커넥터는 Lemo, Fischer, Binder, Hirose, 38999 등과 호환됩니다. 당사의 제품은 산업 제어 장치, 의료 장비, 측정 및 검사 장비, 오디오 및 비디오 장비 및 산업 등 다양한 열악한 환경 및 응용 분야에서 널리 사용됩니다. 또한 많은 선도적인 공급업체와 뛰어난 호환성을 제공합니다.
2. 설명

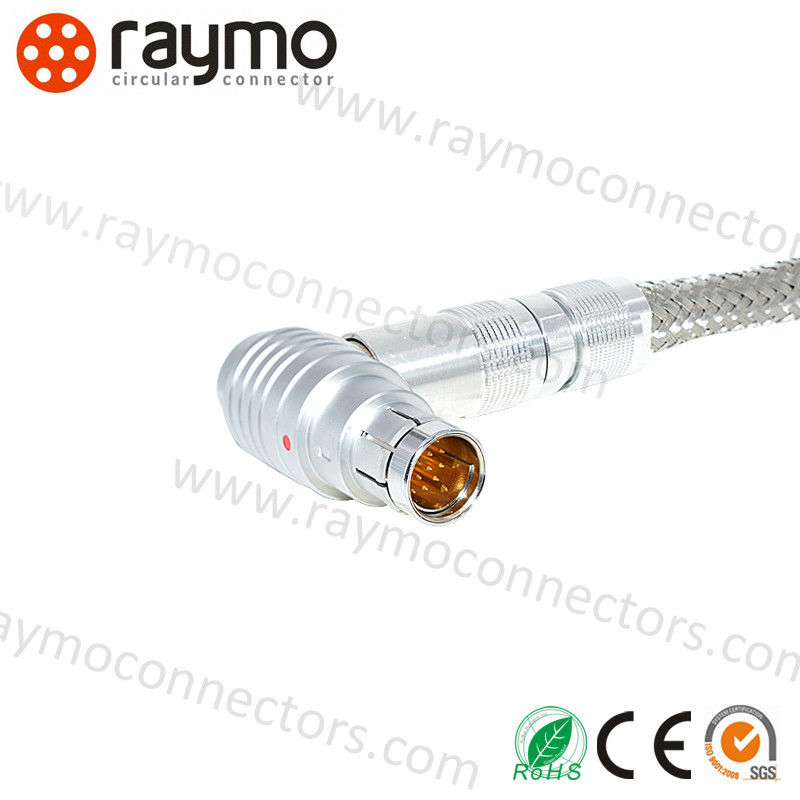

WSO 102 A052 130 - 케이블 커넥터 WSO, 방수 기능의 직각 커넥터, 3핀 수 납땜 접점, 자연색 쉘
3. 기술적 특징
| 온도 범위 | - 65° C, +200° C |
| 진동 저항 | 15 g [10 Hz - 2000 Hz] |
| 충격 저항 | 100 g [ 6 ms] |
| 염수 분무 부식 시험 | >96시간 |
| IP 등급 | IP 50 |
| 수명 주기 | 5000회 |
| 인증 | ISO9001 CE ROHS2.0 SGS |
4. 구조 및 크기
다양한 쉘 크기와 접점을 가진 FHG 케이블 커넥터
6. 왜 우리를 선택해야 하는가
7. DIY 케이블 어셈블리 프로세스:
슬리브 콜릿 너트를 순서대로 케이블에 통과시킨 후, 케이블 와이어를 절연체에 하나씩 납땜합니다. 와이어 순서를 중요하게 주의하십시오.
분할 인서트 캐리어를 납땜된 절연체에 넣고, 분할 인서트 캐리어의 슬롯이 절연체 서브어셈블리의 돌출부와 완벽하게 맞도록 합니다.
케이블의 올바른 위치에 콜릿을 놓고, 콜릿의 돌출부가 분할 인서트 캐리어 푸시의 슬롯과 맞는지 확인합니다. 절연체 서브어셈블리 분할 인서트 캐리어 콜릿을 순서대로 외부 쉘에 넣고, 분할 인서트 캐리어의 돌출부가 외부 쉘의 슬롯과 맞는지 확인합니다.
콜릿 너트를 단단히 조입니다. 슬리브를 콜릿 너트의 해당 단계에 연결합니다.
