| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | RAYMO |
| 인증: | CE/ROHS/REACH/SGS/ISO9001 |
| 모델 번호: | ОНЦ-БС-1-7/12-В1-1-В |
| 최소 주문 수량: | 5pcs |
| 가격: | 3-5USD |
| 포장 세부 사항: | PE 백과 상자 |
| 배달 시간: | 근무일 5-7 일 |
| 공급 능력: | 50000pcs/월 |
| 시리즈: | OHS 시리즈 베이오넷 초소형 커넥터 | 모델 번호: | OHS-BC-1-4/10-B1-1-B |
|---|---|---|---|
| 쉘 크기: | 10.12.14.18.22.27 | 콘택트 렌즈: | 4.7.10.19.32.50 |
| 연결 방법: | 총검 연결 | 쉘 재료: | 알루미늄 합금 표면 양극산화 처리 |
| 접촉 자료: | 금/은 도금이 된 구리 합금 | 절연체: | 베이클라이트 |
| 단말기: | 솔더 | 주변 온도: | -60 ~ +200 °C |
| 라이프 사이클: | 500 번 | ||
| 강조하다: | 超小型産業用円形コネクタ,알루미늄 합금 셸 바요넷 커넥터,OHS 시리즈 바요넷 커넥터 |
||
중국 OEM 제조업체의 모든 종류의 원형 커넥터

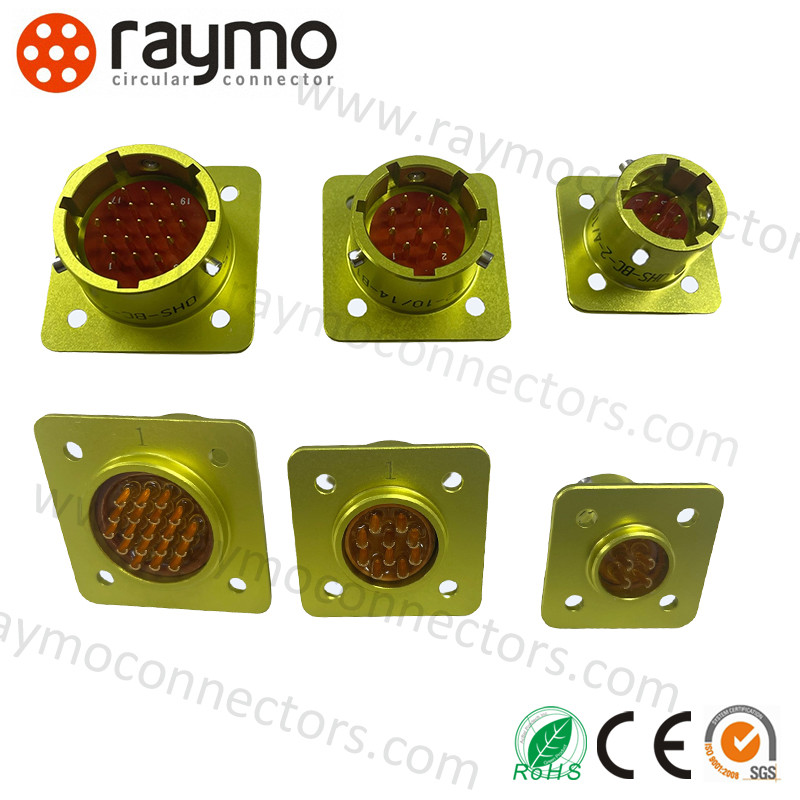

ONTS-BS-1(2) OHS 시리즈 원형 전기 커넥터, 연결 방식은 베이요넷 연결을 채택하고, 접점 부분 끝 연결 형태는 용접이며, 제품은 빠른 연결 및 분리, 소형, 고밀도, 우수한 환경 저항성, 높은 신뢰성의 특징을 가지며, 소켓은 테일 부착물이 없고, 플러그는 직선 플라스틱 테일 부착물을 취할 수 있으며, DC AC 회로에 적합합니다.
동시에 러시아 ONTS-BS-1(2) 시리즈의 원본 부품과 호환 및 교환이 가능합니다.
ONTS-BS-1(2) 커넥터는 영구,
교류(종종 최대 3MHz) 및 펄스 전류 작업에 사용됩니다.

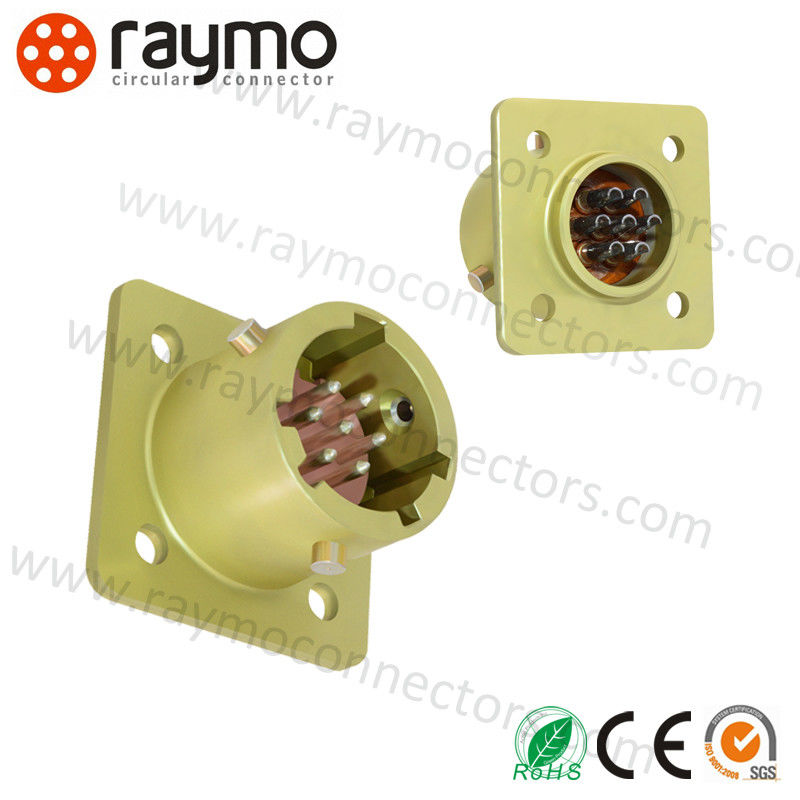

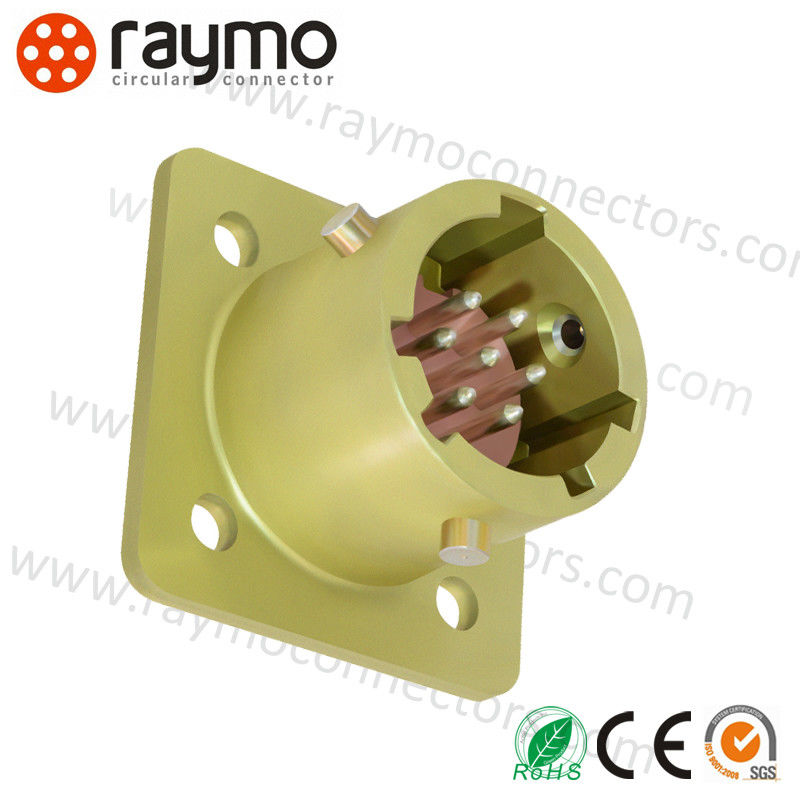

ONTS-BS-1(2) 커넥터는 밀폐형 플러그와 비밀폐형 케이블
소켓으로 구성되며, 부피가 큰 마운팅을 위한 로즈 형태를 가지며, 다중 극성화를 통해
비인증된 조립을 방지합니다.
커넥터 조립 - 베이요넷 방식입니다.

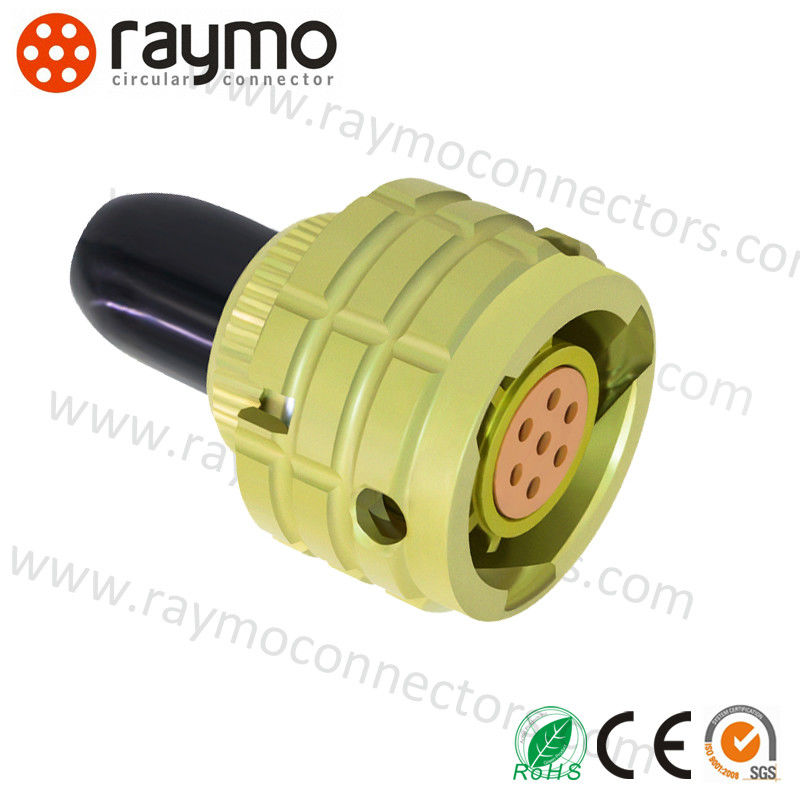

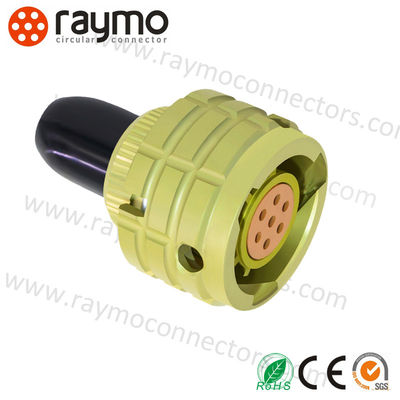

플러그는 케이스 없이 제조되며, 소켓은 직선 플라스틱 케이스가 있습니다.
테이블 1에 표시된 접점 배치, 접점 수 및 접점 직경.
커넥터의 접점 코팅: ONTS-BS-1 - 은색, ONTS-BS-2 - 금색.
커넥터는 모든 기후 조건에서 내부 마운팅을 위해 제조되며
BR0.364.030 TU에 따라 기술 사양을 충족합니다(수락 "5").
| 지표 | 값 |
| 접촉 저항 | ≤5mΩ |
| 절연 저항 | ≥1000MΩ (정상 조건 하에서) |
| 주변 온도 | - 60°C~85°C |
| 진동 | 1-5000Hz 20g |
| 충격 | 1000g(1회); 100g(여러 번); |
| 접점 직경 | Φ1.0mm |
| 기계적 수명 | 250회 삽입 및 분리 |
| 작업 시간 | 5000시간 |
| 쉘 표준 크기 | 접점 수 | 단일 접점 작동 전류 (A) | 총 전류 (A) | 작동 전압 (V) |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
| OHS | B | C | 1(2) | 4(10) | B(P) | 1(2) | 1(2,3) | B |
| 원형 | 베이요넷 | 초소형 | 1 은도금, 2 금도금 | 접점 수 / 쉘 표준 크기 | B - 사각 소켓(핀), P - 원형 플러그(소켓) | 1. 테일 부착물 없음 2. 차폐되지 않은 직선 테일 부착물 포함 | 키 위치 | 모든 날씨 |
| 러시아 부품 번호 | 중국 부품 번호 | Amphenol 부품 번호 |
| ONTS-BS-1-4/10-V1-1-V | OHS-BC-1-4/10-B1-1-V | ONTS-BS-1-4/10-V1-1-V |
| ONTS-BS-1-7/12-V1-1-V | OHS-BC-1-7/12-B1-1-V | ONTS-BS-1-7/12-V1-1-V |
| ONTS-BS-1-10/14-V1-1-V | OHS-BC-1-10/14-B1-1-V | ONTS-BS-1-10/14-V1-1-V |
| ONTS-BS-1-19/18-V1-1-V | OHS-BC-1-19/18-B1-1-V | ONTS-BS-1-19/18-V1-1-V |
| ONTS-BS-1-32/22-V1-1-V | OHS-BC-1-32/22-B1-1-V | ONTS-BS-1-32/22-V1-1-V |
| ONTS-BS-1-50/27-V1-1-V | OHS-BC-1-50/27-B1-1-V | ONTS-BS-1-50/27-V1-1-V |
| 러시아 부품 번호 | 중국 부품 번호 | Amphenol 부품 번호 |
| ONTS-BS-1-4/10-R12-1-V | OHS-BC-1-4/10-P2-1-V | ONTS-BS-1-4/10-R12-1-V |
| ONTS-BS-1-7/12-R12-1-V | OHS-BC-1-7/12-P2-1-V | ONTS-BS-1-7/12-R12-1-V |
| ONTS-BS-1-10/14-R12-1-V | OHS-BC-1-10/14-P2-1-V | ONTS-BS-1-10/14-R12-1-V |
| ONTS-BS-1-19/18-R12-1-V | OHS-BC-1-19/18-P2-1-V | ONTS-BS-1-19/18-R12-1-V |
| ONTS-BS-1-32/22-R12-1-V | OHS-BC-1-32/22-P2-1-V | ONTS-BS-1-32/22-R12-1-V |
| ONTS-BS-1-50/27-R12-1-V | OHS-BC-1-50/27-P2-1-V | ONTS-BS-1-50/27-R12-1-V |
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED는 모든 종류의 커넥터 및 특수 케이블 설계 및 제조 전문가로서, 다양한 케이블 및 관련 커넥터 어댑터 개발 및 생산에 풍부한 경험을 축적했습니다. RED/Teradek Bond/ARRI 카메라 케이블, Canon/Sony 카메라 전원 케이블, SDI 케이블, USB 케이블, 비디오 케이블, CCD 케이블... 다양한 애플리케이션 및 요구 사항을 충족하는 다양한 OEM/ODM 서비스를 제공합니다.
당사의 제품은 산업 제어 장치, 의료 장비, 측정 및 검사 장비, 오디오 및 비디오 장비 및 산업 등과 같은 다양한 열악한 환경 및 애플리케이션에서 널리 사용됩니다. 또한 많은 선도적인 공급 업체와 탁월한 호환성을 제공합니다.
혁신의 정신을 항상 고수하며, M5, M8, M9, M12, M16, M23 및 기타 데이터 커넥터를 포함한 새로운 제품 시리즈를 계속 도입하고 있습니다. IP68, ISO9001, Rohs, CE, REACH 인증을 획득했습니다.
모든 커넥터는 고객 요청에 따라 맞춤 제작 가능합니다!
당사는 원형 푸시 풀 커넥터에 대한 포괄적인 기술 지원 및 서비스를 제공합니다. 당사 팀은 다양한 애플리케이션에 대한 기술 솔루션 제공에 대한 경험이 풍부합니다.
당사 팀은 설치, 문제 해결 및 수리에 대해 고객을 지원할 수 있습니다. 또한 고객이 제품을 최대한 활용할 수 있도록 현장 지원 및 교육을 제공합니다.
우리는 우수한 고객 서비스를 제공하기 위해 최선을 다하고 있으며, 당사 팀은 연중무휴 24시간 질문에 답변하거나 기술 지원을 제공합니다.
또한 보증 연장 및 제품 업그레이드와 같은 광범위한 애프터 서비스도 제공합니다.
질문이 있거나 도움이 필요한 경우 언제든지 저희에게 연락하십시오.
Q1. 샘플을 받을 수 있나요?
네, 품질을 테스트하고 확인하기 위해 샘플 주문을 환영합니다. 일부 샘플은 무료이며, 일부 샘플은 미리 지불해야 하며 추가 주문 후 비용이 환불됩니다.
Q2. 생산 리드 타임은 어떻게 되나요?
재고가 있으며, 5,000개 미만은 빠른 배송이 가능합니다.
Q3. 상품은 어떻게 배송하며 도착하는 데 얼마나 걸리나요?
DHL, UPS, FedEx, TNT, SF 또는 EMS로 자주 배송합니다. 도착하는 데 보통 3-5일이 걸립니다.
Q4. OEM이 가능한가요?
네. 우리는 풍부한 경험과 디자인 및 아이디어를 실제 제품으로 구현할 수 있는 좋은 능력을 가지고 있으며, 일반적으로 금형 설계부터 최종 생산까지 신제품에 약 20~30일이 소요됩니다.
