| 원래 장소: | 심천, 광동, 중국 |
|---|---|
| 브랜드 이름: | RAYMO |
| 인증: | RoHS, Reach, SGS, ISO:9001-2015 |
| 모델 번호: | J30J-9TJ |
| 최소 주문 수량: | 1개/개 |
| 가격: | 2.99-14.99USD/piece |
| 포장 세부 사항: | PE 가방 & 통 |
| 배달 시간: | 7 일 |
| 지불 조건: | 서부 동맹, T/T, MoneyGram, D/P, D/A, MoneyGram, L/C |
| 공급 능력: | 5000조각/주 |
| 대체: | ITT Cannon MDM 시리즈 micro-D 커넥터 | 기준: | MIL-DTL-83513 |
|---|---|---|---|
| 커넥터 유형: | 플러그 | 연락처 유형: | 수 핀 |
| 위치 수: | 9 | 전류: | 3A |
| 강조하다: | 고성능 미니어처 직사각형 전자 커넥터,J30J 소형 직사각형 전자 연결 장치 |
||
고성능 J30J 소형 직사각형 전자 커넥터 설명설명
Raymo J30J 시리즈는 표준 D-sub 커넥터가 일반적으로 사용되었지만 크기와 무게가 중요한 경우에 사용되는 소형 고밀도 커넥터입니다.
ITT Cannon MDM 시리즈 MIL-DTL-83513 마이크로 D 커넥터와 동일합니다.
고성능 J30J 소형 직사각형 전자 커넥터 주요 특징:
이 시리즈는 미국 MDM 시리즈와 동일합니다.

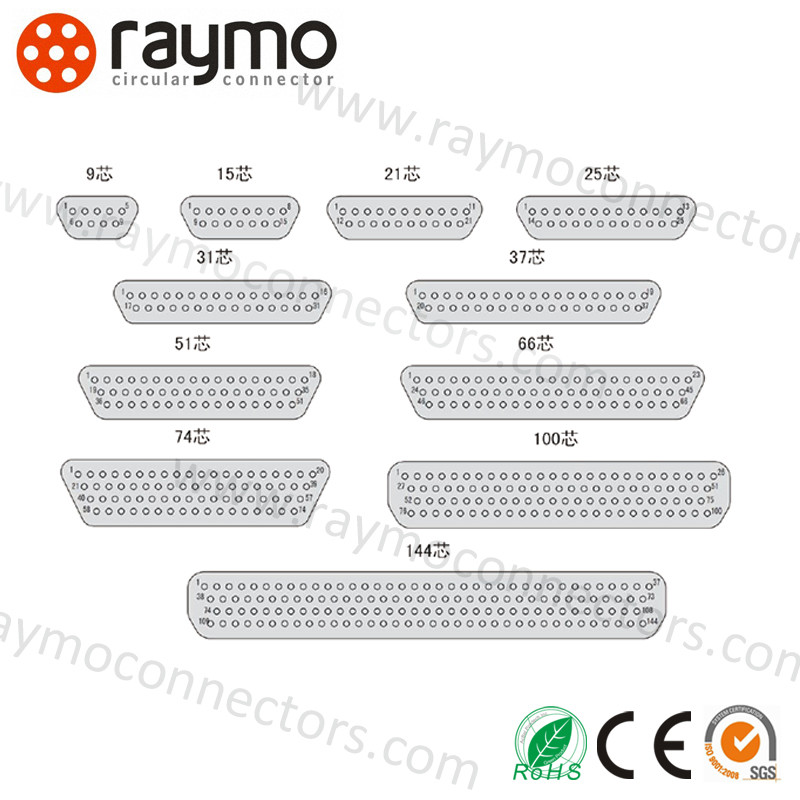

9가지 유형: 9, 15, 21, 25, 31, 37, 51, 74, 100;
결합된 전선 단면적: 0.1～15 mm2;
이 시리즈는 고밀도 유연 핀을 사용합니다.
GJB2446 “편광 쉘, 마이크로 소형 직사각형 전기 커넥터 일반 사양” (MIL-C-83513과 동일)의 요구 사항 충족;
고성능 J30J 소형 직사각형 전자 커넥터 매개변수
|
범주 |
ITT Cannon MDM 시리즈 마이크로 D 커넥터 |
|
부품 번호 |
J30J-9TJ |
|
커넥터 유형 |
플러그 |
|
방향 |
밀폐형 사각 플랜지 |
|
접촉 유형 |
수 핀 |
|
위치 수 |
9 |
|
장착 유형 |
패널 장착 |
|
접촉 종단 |
납땜 |
|
보호 등급 |
IP67 |
고성능 J30J 소형 직사각형 전자 커넥터 기술적 성능
|
시험 전압 |
600 Vac a t son level |
|
전류 정격 |
3 Ampo |
|
접촉 저항 |
’3 암페어에서 최대 8밀리옴 |
|
절연 저항 |
500 Vdo에서 최소 5000메가옴 |
|
자성 투과율 |
2.0μ(하드웨어 제외 커넥터) |
|
열 진공 |
NASA SP-R-0022(우주 등급만 해당) |
|
결합 수명 |
최소 500회 |
|
염수 분무 |
48시간 ML-STD-1344 방법 1001 조건 B |

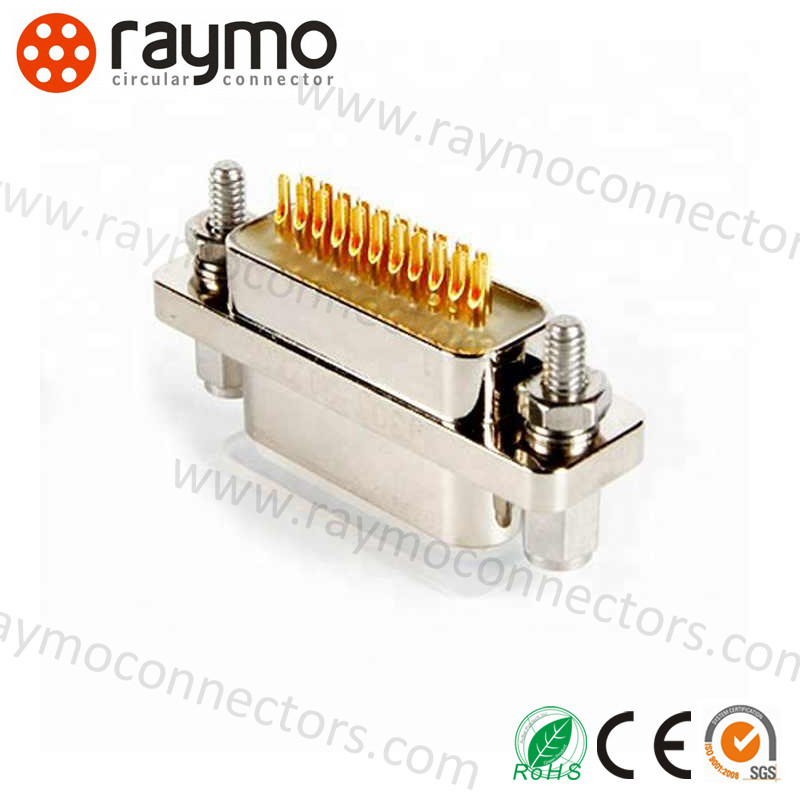

고성능 J30J 소형 직사각형 전자 커넥터 사진
고성능 J30J 소형 직사각형 전자 커넥터 응용
이 광범위한 포트폴리오를 통해 의료 기기, 테스트 및 측정 기기, 기계, 오디오 비디오 방송, 통신 및 군사 등 대부분의 시장에서 거의 모든 특정 요구 사항에 맞는 이상적인 커넥터 구성을 선택할 수 있습니다.
