| 원래 장소: | 심천, 광동, 중국 |
|---|---|
| 브랜드 이름: | RAYMO |
| 인증: | RoHS, Reach, SGS, ISO:9001-2015 |
| 모델 번호: | ONTS-BS-1-4/10-V1-1-V, OHS-BC-1-4/10-B1-1-В |
| 최소 주문 수량: | 1개/개 |
| 가격: | 4.99-12.99USD/piece |
| 포장 세부 사항: | PE 가방 & 통 |
| 배달 시간: | 7 일 |
| 지불 조건: | 서부 동맹, T/T, MoneyGram, D/P, D/A, MoneyGram, L/C |
| 공급 능력: | 5000조각/주 |
| 거래명: | 러시아 ОНЦ-БС-1 시리즈 커넥터 | 대체하다: | Amphenol ONTS-BS-1 시리즈 |
|---|---|---|---|
| 커넥터 유형: | 남자 소켓 | 정위: | 밀폐형 사각 플랜지 |
| 연락 번호: | 4 | 셀 크기: | 10 |
| 강조하다: | 암페놀 군용 커넥터,초소형 군사용 커넥터,제어 장치 군용 연결 장치 |
||
Amphenol ONTS-BS-1 시리즈 초소형 군용 커넥터(제어 기기용) 설명
OHS 시리즈 베이요넷 초소형 커넥터는 주로 러시아 커넥터 기술을 채택합니다.
커넥터의 결합 방식은 베이요넷 타입입니다. 소켓에는 테일 부착물이 없고 플러그에는 직선 플라스틱 테일 부착물이 있습니다. 동시에 러시아 ОНЦ-БС-1(2) 시리즈의 원래 부품과 일치하고 교환할 수 있습니다.
응용 분야주요 특징:
컴팩트한 크기: 공간이 제한된 응용 분야에 이상적입니다.
고성능: 작은 크기에도 불구하고 높은 데이터 속도와 전력 레벨을 처리할 수 있어 광범위한 응용 분야에 적합합니다.
내구성 있는 구조: 가혹한 환경에서도 긴 수명을 보장하기 위해 고품질 재료로 제작되었습니다.
쉬운 설치: 조립 및 유지 보수 시 시간과 노력을 절약하면서 빠르고 쉽게 설치 및 분해할 수 있습니다.
응용 분야 매개변수
|
카테고리 |
군용 원형 커넥터 |
|
부품 번호 |
OHS-BC-1-7/12-B1-1-B |
|
커넥터 유형 |
리셉터클 |
|
방향 |
밀폐형 사각 플랜지 |
|
접촉 유형 |
수컷 핀 |
|
위치 수 |
7 |
|
고정 유형 |
나사산 |
|
장착 유형 |
패널 장착 |
|
접촉 종단 |
크림프 |
|
보호 등급 |
IP67 |
Amphenol ONTS-BS-1 시리즈 초소형 군용 커넥터(제어 기기용)에 대한 러시아 부품 번호 및 Raymo 부품 번호 참조응용 분야
러시아 P/N
| 중국 P/N | Amphenol P/N | ОНЦ-БС-1-4/10-Р12-1-В |
| OHS-BC-1-4/10-B1-1-В | ONTS-BS-1-4/10-V1-1-V | ОНЦ-БС-1-7/12-В1-1-В |
| OHS-BC-1-7/12-B1-1-В | ONTS-BS-1-7/12-V1-1-V | ОНЦ-БС-1-10/14-В1-1-В |
| OHS-BC-1-10/14-B1-1-В | ONTS-BS-1-10/14-V1-1-V | ОНЦ-БС-1-19/18-В1-1-В |
| OHS-BC-1-19/18-B1-1-В | ONTS-BS-1-19/18-V1-1-V | ОНЦ-БС-1-32/22-В1-1-В |
| OHS-BC-1-32/22-B1-1-В | ONTS-BS-1-32/22-V1-1-V | ОНЦ-БС-1-50/27-В1-1-В |
| OHS-BC-1-50/27-B1-1-В | ONTS-BS-1-50/27-V1-1-V | 2- unsheild sraight tail 모델 부품 번호 |
러시아 P/N
| 중국 P/N | Amphenol P/N | ОНЦ-БС-1-4/10-Р12-1-В |
| OHS-BC-1-4/10-P2-1-В | ONTS-BS-1-4/10-R12-1-V | ОНЦ-БС-1-7/12-Р12-1-В |
| OHS-BC-1-7/12-P2-1-В | ONTS-BS-1-7/12-R12-1-V | ОНЦ-БС-1-10/14-Р12-1-В |
| OHS-BC-1-10/14-P2-1-В | ONTS-BS-1-10/14-R12-1-V | ОНЦ-БС-1-19/18-Р12-1-В |
| OHS-BC-1-19/18-P2-1-В | ONTS-BS-1-19/18-R12-1-V | ОНЦ-БС-1-32/22-Р12-1-В |
| OHS-BC-1-32/22-P2-1-В | ONTS-BS-1-32/22-R12-1-V | ОНЦ-БС-1-50/27-Р12-1-В |
| OHS-BC-1-50/27-P2-1-В | ONTS-BS-1-50/27-R12-1-V | Amphenol ONTS-BS-1 시리즈 초소형 군용 커넥터(제어 기기용) 기술 성능 |
접촉 저항
|
≤5mΩ |
절연 저항 |
|
≥1000MΩ(정상적인 상황에서) |
주위 온도 |
|
’-60℃~85℃ |
진동 |
|
1-5000HZ 20g |
충격 |
|
1000g 1회, 100g 반복 |
접촉 직경 |
|
ø1.0mm |
기계적 수명 |
|
250회 |
작동 시간 |
|
5000시간 |

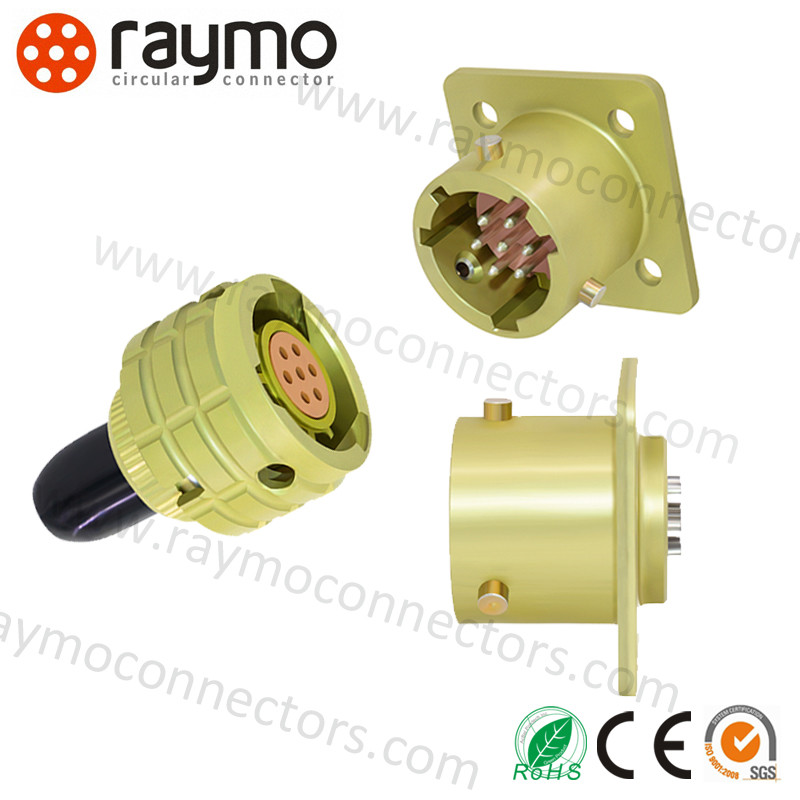

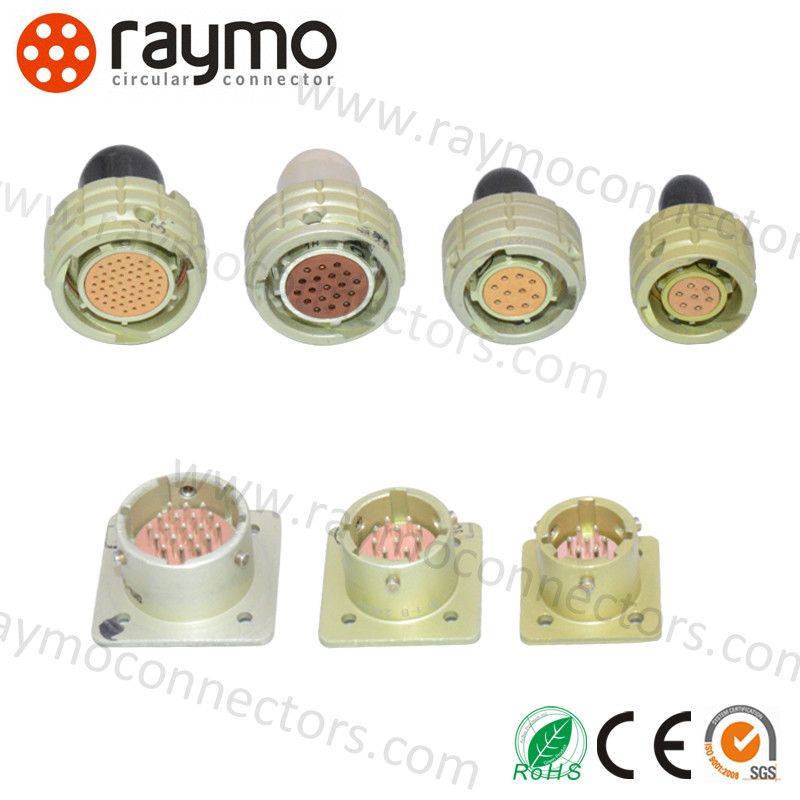

Amphenol ONTS-BS-1 시리즈 초소형 군용 커넥터(제어 기기용) 사진 |
Amphenol ONTS-BS-1 시리즈 초소형 군용 커넥터(제어 기기용)
응용 분야 이 광범위한 포트폴리오를 통해 의료 기기, 테스트 및 측정 기기, 기계, 오디오 비디오 방송, 통신 및 군사 등 대부분의 시장에서 거의 모든 특정 요구 사항에 적합한 이상적인 커넥터 구성을 선택할 수 있습니다.
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED 정보
모든 종류의 커넥터 및 특수 케이블을 설계 및 제조하는 전문 기업으로서, 다양한 종류의 케이블 및 관련 커넥터 어댑터 개발 및 생산에 풍부한 경험을 축적했습니다. RED/Teradek Bond/ARRI 카메라 케이블, Canon / Sony 카메라 전원 케이블, SDI 케이블, USB 케이블, 비디오 케이블, CCD 케이블...
고객에게 자격을 갖춘 적합한 커넥터 및 케이블 어셈블리를 제공하는 것을 목표로, 우리 공장은 설립 이후 고객의 실제 요구 사항에 따라 3,000가지 이상의 커넥터와 1,000가지 종류의 OEM 케이블 어셈블리를 설계하고 개발했습니다.
저희 서비스
고품질: CNC 기계, 전문 엔지니어, 숙련된 작업자, 책임감 있는 QC는 고품질 제품을 보장합니다.
