| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | RAYMO |
| 모델 번호: | ОНЦ-БС-1(2) |
| 최소 주문 수량: | 5 |
| 가격: | USD25 |
| 배달 시간: | 5-8 주 |
| 지불 조건: | t/t |
| 공급 능력: | 2000pcs |
| 강조하다: | 10pin 남성 소켓 바요넷 커넥터,ОНЦ-БС-1(2) 시리즈 바요넷 초소형 커넥터,오НЦ-БС-1-10/14-В1-1-В |
||
|---|---|---|---|
Prct 설명 군사ONC-BS-1(2) 커넥터:
ONC-BS-1(2)
OHS 시리즈 베이요넷 초소형 커넥터는 주로 러시아 커넥터 기술을 채택합니다. 이 유형의 커넥터는 다양한 전기, 라디오 및 제어 기기의 DC 및 AC 회로에 널리 사용됩니다. 플러그와 소켓으로 구성되며 설치를 위한 다단계 키 위치가 있습니다. 커넥터의 결합 모드는 베이요넷 타입입니다. 소켓에는 테일 부착물이 없고 플러그에는 직선 플라스틱 테일 부착물이 있습니다. 동시에 러시아 ONC-BS-1(2) 시리즈의 원래 부품과 일치하고 교환할 수 있습니다.
ONC-BS-1(2) 커넥터는 주로 고정밀 전기 회로에서 사용되며,
과도기적 (최대 3MHz) 및 펄스 전류.
ONC-BS-1(2) 커넥터는 밀폐형 부품과 비밀폐형 케이블
조립을 위한 다중 극성 코퍼스, 보호
비산화 접촉으로부터.
커넥터 연결 - 베이요넷.
케이블은 케이스 없이 제작되며, 소켓은 플라스틱 케이스로 제작됩니다.
커넥터의 배치 구성표, 커넥터의 수량 및 직경은 표 1에 나와 있습니다.
커넥터의 코팅: ONC-BS-1 - 은, ONC-BS-2 - 금.
커넥터는 BR0.364.030 TU(수용 “5”) 기술 조건에 따라
기술적 요구 사항에 따라 내부 조립을 위해 제조됩니다.
| 커넥터 유형 | 리셉터클 |
| 접촉 유형 | 수컷 |
| 위치 수 | 10핀 |
| 쉘 크기 | 14 |
| 접촉 재료 | 구리 합금 금/은 도금 |
| 절연 재료 | PPS |
| 쉘 재료 | 알루미늄 합금 표면 양극 산화 처리, 아연 합금 니켈 도금(산업 등급) |
| 접촉 크기 | Φ1.0 |
| 접촉당 최대 전류 | 3.0A |
| 전류 합계 | 30A |
| 정격 전압 | 250V |
| 접촉 저항 | ≤5MΩ |
| 접촉 종단 | 납땜 |
| 고정 유형 | 베이요넷 연결 |
| 삽입 및 제거 횟수 | 250 |
| 작동 온도 | -60°C – +85°C |

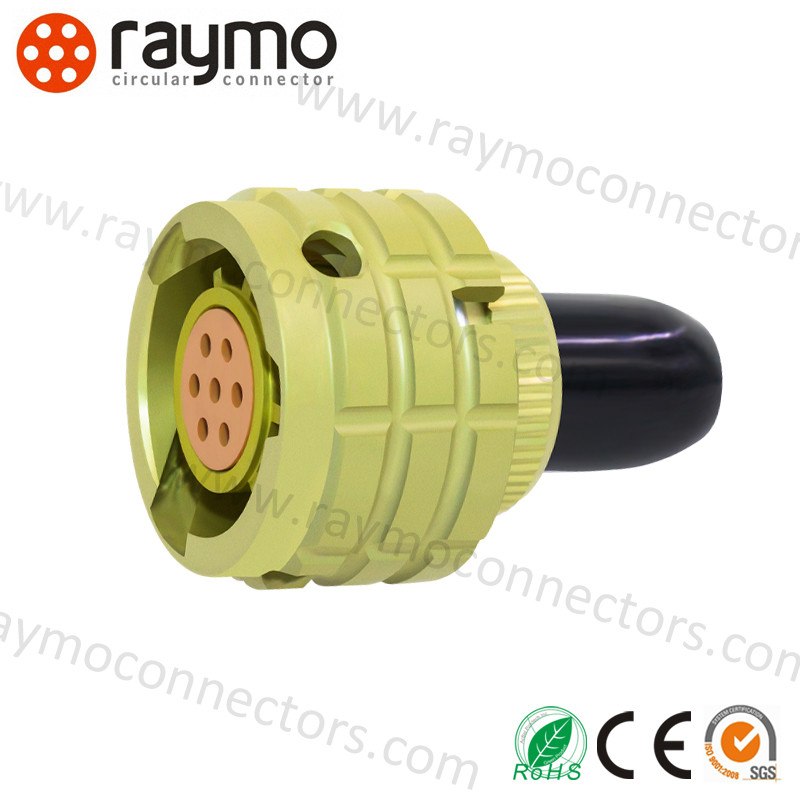

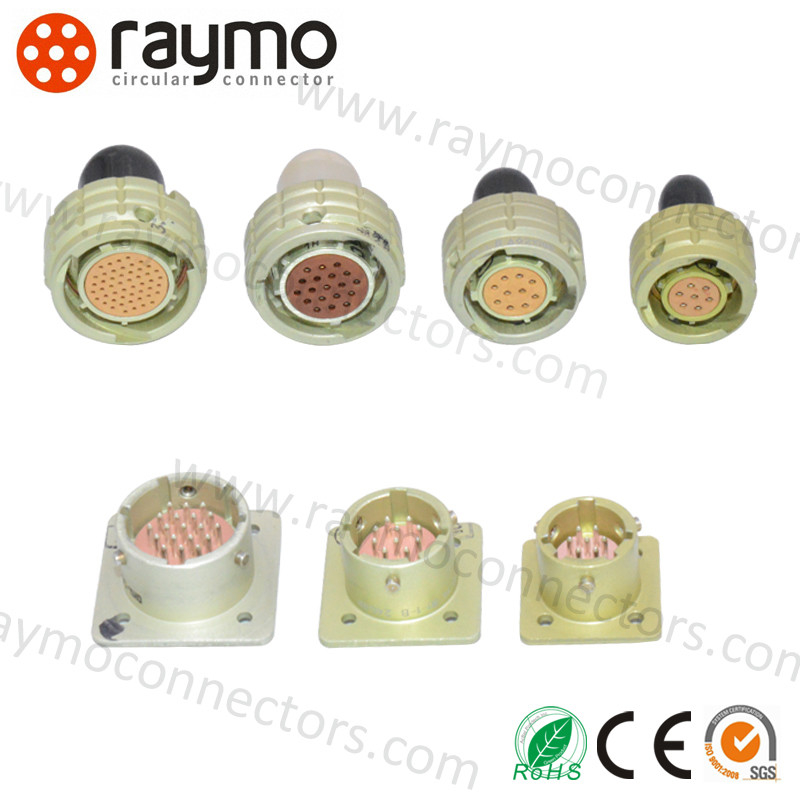

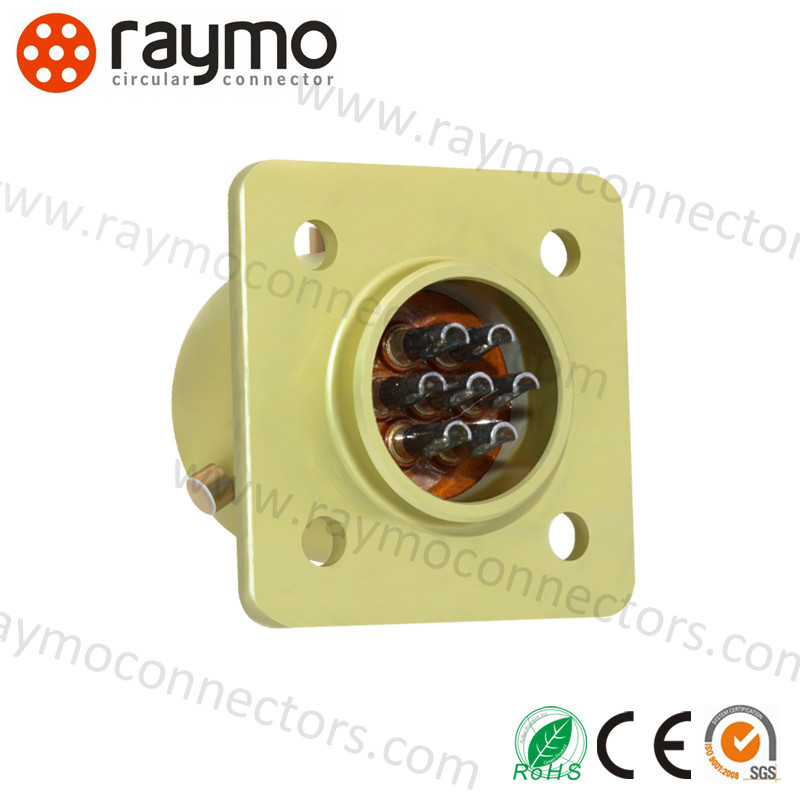

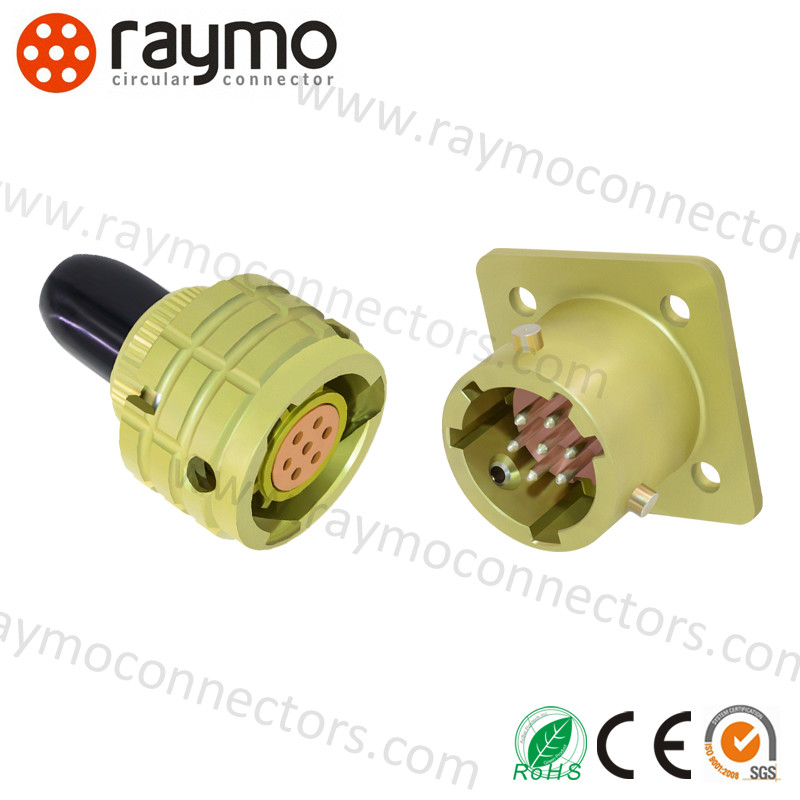

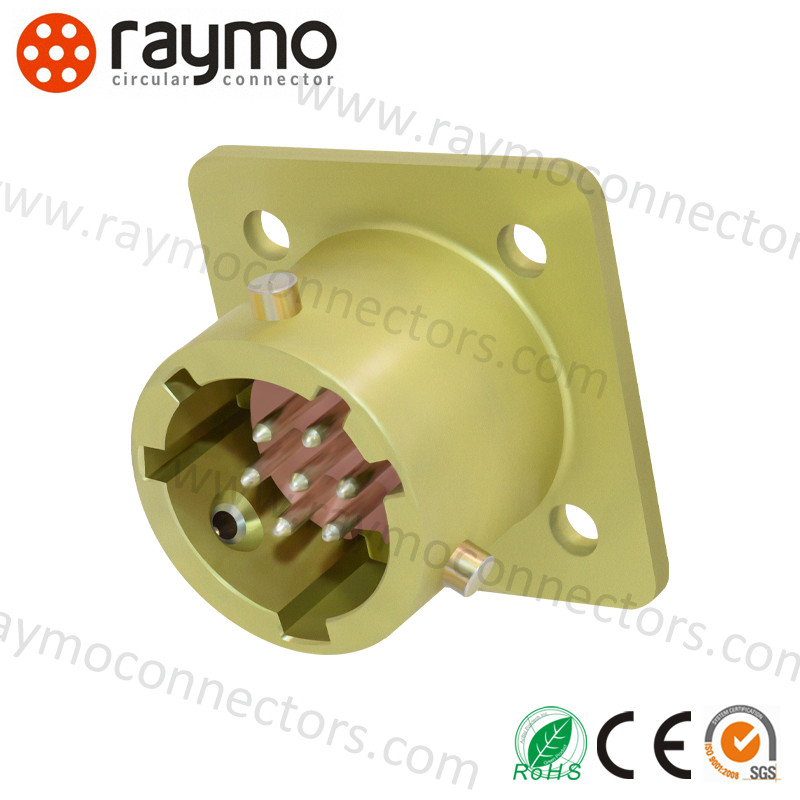

Prcts 사진
Prcts 데이터시트
|
OHS 시리즈 초소형 전기 커넥터 |
|
|
1. 기술 지표 |
|
|
지표 |
값 |
|
접촉 저항 |
≤5mΩ |
|
절연 저항 |
≥1000MΩ (정상 조건) |
|
주위 온도 |
- 60°C~85°C |
|
진동 |
1-5000HZ 20g |
|
충격 |
1000g(1회);100g(여러 번); |
|
접촉 직경 |
Φ1.0mm |
|
기계적 수명 |
250회 삽입 및 제거 |
|
작업 시간 |
5000시간 |
|
보증 |
15년 |
|
2. 작동 전류, 작동 전압 |
|
|
|
|
|
쉘 표준 크기 |
접촉 번호 |
단일 접촉 작동 전류(A) |
총 전류(A) |
작동 전압(V) |
|
10 |
4 |
3.7 |
15 |
250 |
|
12 |
7 |
3.1 |
22 |
250 |
|
14 |
10 |
3 |
30 |
250 |
|
18 |
19 |
2.1 |
40 |
250 |
|
22 |
32 |
1.8 |
60 |
250 |
|
27 |
50 |
1.5 |
75 |
250 |
|
러시아 부품 번호 |
중국 부품 번호 |
|
ONC-BS-1-4/10-V1-1-V |
OHS-BC-1-4/10-B1-1-V |
|
ONC-BS-1-7/12-V1-1-V |
OHS-BC-1-7/12-B1-1-V |
|
ONC-BS-1-10/14-V1-1-V |
OHS-BC-1-10/14-B1-1-V |
|
ONC-BS-1-19/18-V1-1-V |
OHS-BC-1-19/18-B1-1-V |
|
ONC-BS-1-32/22-V1-1-V |
OHS-BC-1-32/22-B1-1-V |
|
ONC-BS-1-50/27-V1-1-V |
OHS-BC-1-50/27-B1-1-V |
| 러시아 부품 번호 | 중국 부품 번호 |
| ONC-BS-1-4/10-P2-1-V | OHS-BC-1-4/10-P2-1-V |
| ONC-BS-1-7/12-P2-1-V | OHS-BC-1-7/12-P2-1-V |
| ONC-BS-1-10/14-P2-1-V | OHS-BC-1-10/14-P2-1-V |
| ONC-BS-1-19/18-P2-1-V | OHS-BC-1-19/18-P2-1-V |
| ONC-BS-1-32/22-P2-1-V | OHS-BC-1-32/22-P2-1-V |
| ONC-BS-1-50/27-P2-1-V | OHS-BC-1-50/27-P2-1-V |
FAQ
러시아 OHS 커넥터 FAQ
1.샘플 주문을 할 수 있습니까?
예, 품질을 테스트하고 확인하기 위해 러시아 2PM 커넥터의 샘플 주문을 환영합니다.
2. 지불 조건은 무엇입니까?
일반적으로 T / T를 허용하며, 정기 주문의 경우 지불 조건은 30% 보증금이며, 선적 전에 잔액을 지불합니다.
3. 리드 타임은 무엇입니까?
선불금을 받은 후 일반적으로 10일이 소요됩니다.
4.포장 조건은 무엇입니까?
먼저 비닐 봉투에 포장한 다음 작은 상자에 넣고 마지막으로 중성 상자에 넣습니다.
5.보증 기간은 얼마나 됩니까?
배송 후 1년.
