| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | RAYMO |
| 인증: | CE/ROHS/REACH/SGS/ISO9001 |
| 모델 번호: | 38999/26WB04pn |
| 최소 주문 수량: | 1pcs |
| 가격: | 5.6-20.3 |
| 포장 세부 사항: | PE 백과 상자 |
| 배달 시간: | 근무일 5-7 일 |
| 공급 능력: | 50000pcs/월 |
| 모델 번호: | D38999 커넥터 | 시리즈: | 시리즈 I/시리즈 II/시리즈 III/시리즈 IV |
|---|---|---|---|
| 위치 수: | 3/4/5/6/8/10/12/13/19/22/37/66/79 핀 | 셀 크기: | A/B/C/D/E/F/G/H/J |
| 정위: | 똑바로 | 고정 유형: | 총검/나사형 |
| 탑재 기능: | 플랜지/격벽 | 쉘 재료: | 알루미늄 합금 |
| 일정한 재료: | 동 합금 용 | 기계적 작동: | > 500 짝짓기주기 |
| IP 등급: | IP67 | ||
| 강조하다: | D38999 원형 커넥터,크림프 타입 원형 커넥터,암페놀 38999 원형 연결 장치 |
||

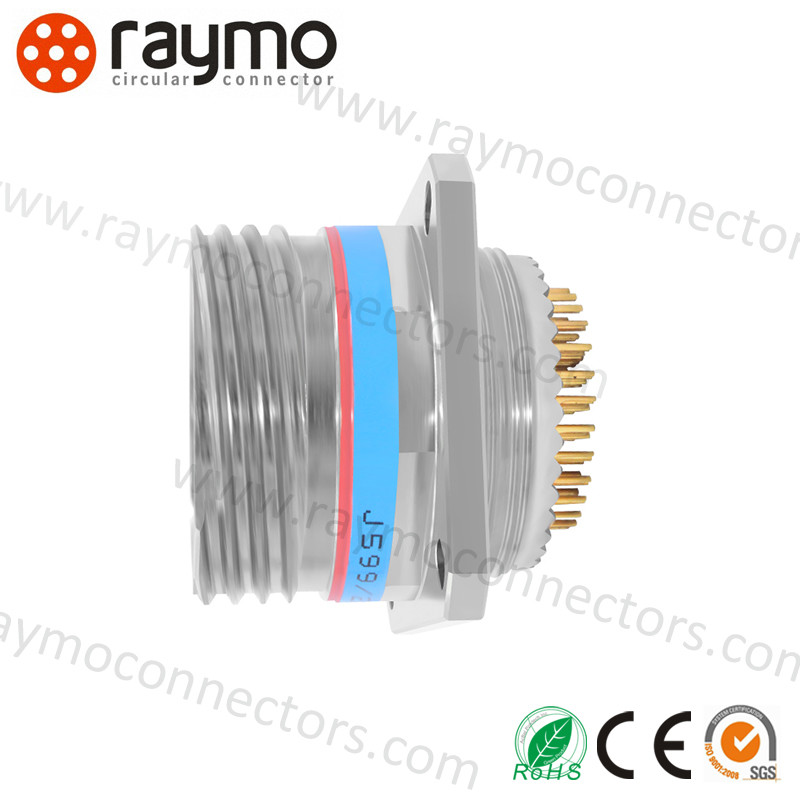

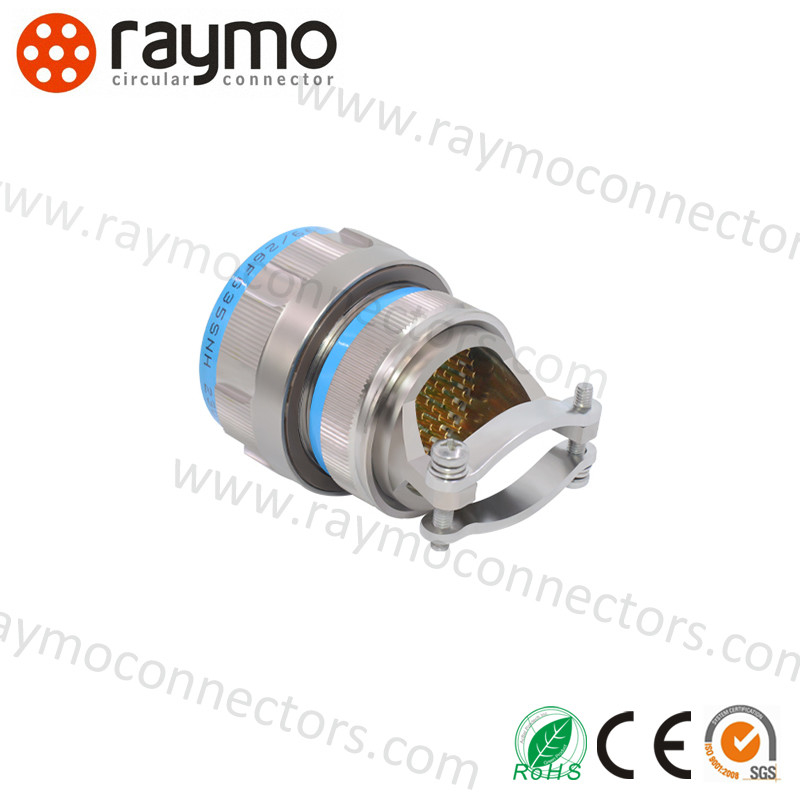

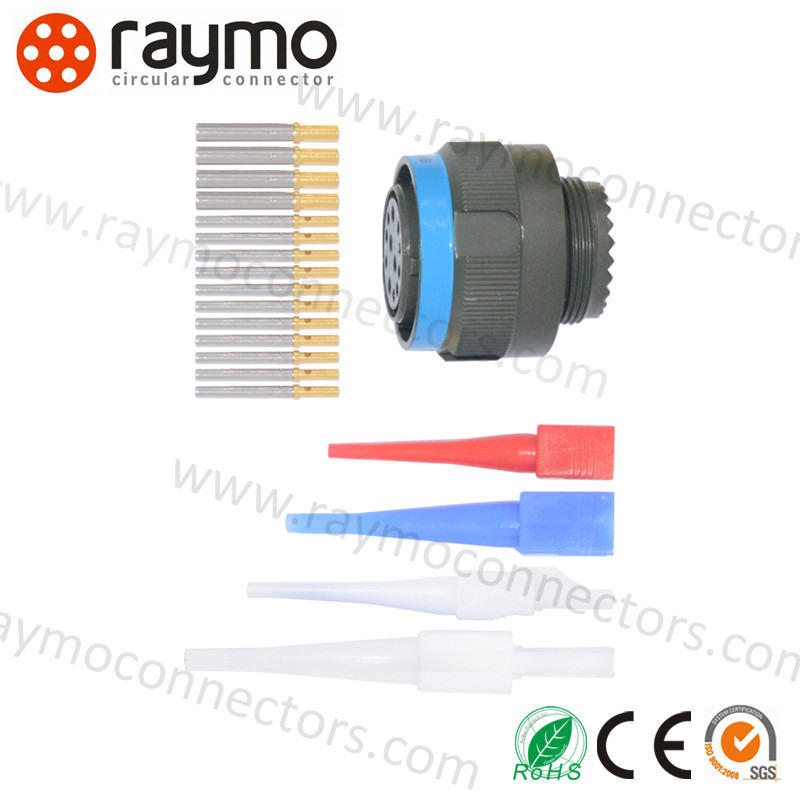

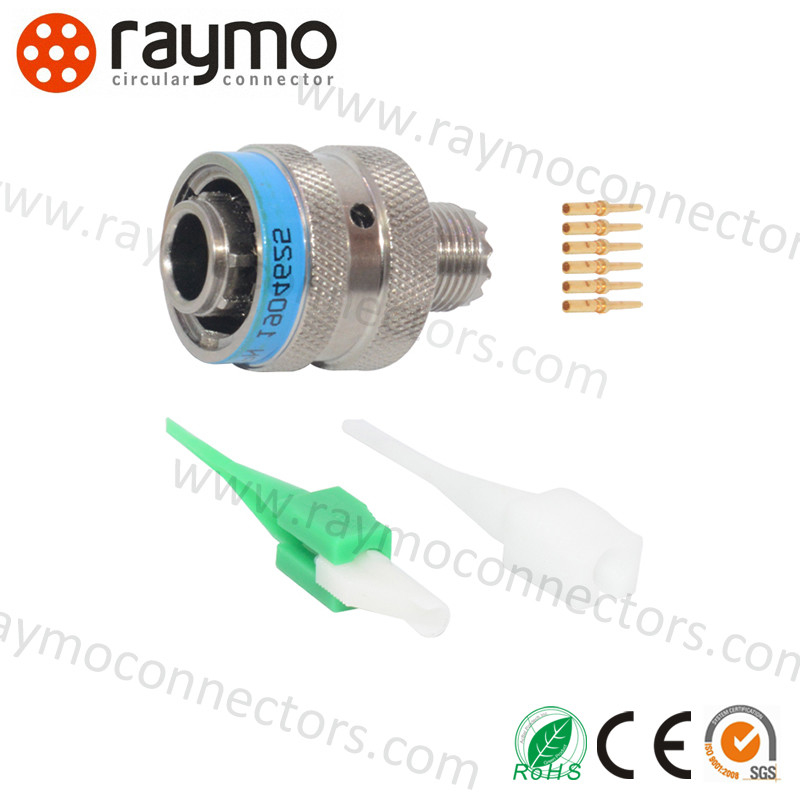

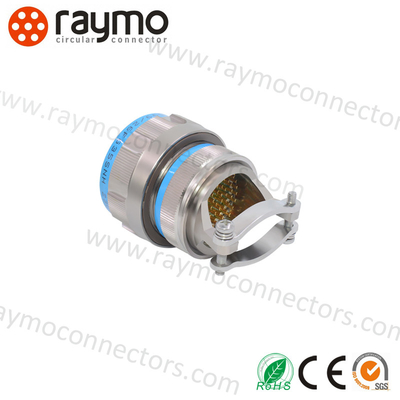

이전 D38999로 알려진 D38999 커넥터는 시리즈 I, 시리즈 II, 시리즈 III 및 시리즈 IV의 네 가지 시리즈로 제공됩니다. 이들은 분리 가능한 크림프 접점을 사용하고 -65 ~ +200°C의 작동 범위를 갖는 환경 저항성 커넥터입니다.
시리즈 I 커넥터는 베이요넷 커플링되며 높은 진동 특성을 갖습니다. 스쿱 방지 기능이 있으며 강풍 및 습한 환경에 이상적입니다. 빠른 분리 커플링 시스템이 필요한 경우 사용됩니다.
시리즈 II 커넥터 는 베이요넷 커플링되며 스쿱 방지 기능이 없고 로우 프로파일이므로 무게나 공간이 제한적이거나 저진동, 고습, 강풍 상황에 사용됩니다.
시리즈 III 커넥터는 빠른 나사 트라이 스타트 스레드로 커플링되며 스쿱 방지 기능이 있고 일반적인 결합 및 분리 작업에 가장 적합하며 올바른 액세서리와 함께 사용될 때 고온, 습기, 바람 또는 진동 환경에서 사용할 수 있습니다.시리즈 III 커넥터는 항공 우주 설계에 가장 일반적으로 사용됩니다.
시리즈 IV 커넥터는 브리치-록 메커니즘으로 커플링되며 스쿱 방지 기능이 있고 가벼우며 블라인드 결합 작업에 적합하며 높은 진동 속성도 갖습니다. 적절한 액세서리와 함께 사용될 때 강풍 및 습한 환경에 잘 맞습니다.
| [기계적] | [전기적] | ||||||
| 하우징: | 알루미늄 합금/스테인리스 스틸 | 접점 저항 및 정격 전류 | |||||
| 도금: | W - 올리브 그린 카드뮴 도금 | 접점 크기 | 작동 직경(mm) | 접점 저항(mΩ) | 정격 전류(A) | ||
| F - 무전해 니켈 도금 | 22D | Φ0.76 | ≤12 | 5 | |||
| K - 스테인리스 스틸 패시브 | 20# | Φ1.00 | ≤5 | 7.5 | |||
| 절연체: | 열가소성 또는 열경화성 | 16# | Φ1.60 | ≤2.5 | 13 | ||
| 그로밋 및 씰: | 실리콘 고무 | 16# | Φ2.40 | ≤1.5 | 23 | ||
| 접점: | 금도금 구리 합금, 크림프, 납땜, PCB | 10# | Φ3.15 | ≤1.0 | 40 | ||
| 내구성: | 500 사이클 | EMI 차폐: | |||||
| 진동: | 60g, 온도 사이클링 및 액세서리 시뮬레이션 (36시간) | 100MHz~1GHz: 최소 감쇠 85dB 1GHz~10GHz: 최소 감쇠 50dB | |||||
| 랜덤: 고온, 주파수 100~1000Hz, 파워 스펙트럼 밀도 1g²/Hz, RMS 41.7g, 상온, 주파수 100~1000Hz, 파워 스펙트럼 밀도 5g²/Hz, RMS 49.5g | 작동 환경 | ||||||
| 충격: | 3ms 반 사인파, 가속도 최대값: 300g | 제품은 다음과 같은 열악한 환경에서 사용할 수 있습니다. 강한 진동, 비, 모래, 습한 열 등. | |||||
38999 커넥터 부품 번호 체계:
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED는 모든 종류의 커넥터 및 특수 케이블을 설계하고 제조하는 전문가로서, 다양한 케이블 및 관련 커넥터 어댑터의 개발 및 생산에 풍부한 경험을 축적했습니다. RED/Teradek Bond/ARRI 카메라 케이블, Canon / Sony 카메라 전원 케이블, SDI 케이블, USB 케이블, 비디오 케이블, CCD 케이블... 우리는 다양한 응용 분야 및 요구 사항에 맞는 다양한 OEM/ODM 서비스를 제공합니다.
당사의 제품은 산업 제어 장치, 의료 장비, 측정 및 검사 장비, 오디오 및 비디오 장비 및 산업 등 다양한 열악한 환경 및 응용 분야에서 널리 사용됩니다. 또한 많은 선도적인 공급업체와 뛰어난 호환성을 제공합니다.
우리는 항상 혁신의 정신을 고수하며 M5, M8, M9, M12, M16, M23 및 기타 데이터 커넥터를 포함한 새로운 제품 시리즈를 지속적으로 도입합니다. IP68, ISO9001, Rohs, CE, REACH 인증을 받았습니다.
모든 커넥터는 고객 요청에 따라 맞춤 제작할 수 있습니다!
당사는 원형 푸시 풀 커넥터에 대한 포괄적인 기술 지원 및 서비스를 제공합니다. 당사 팀은 다양한 응용 분야에 대한 기술 솔루션을 제공하는 데 매우 숙련되어 있습니다.
당사 팀은 설치, 문제 해결 및 수리에 대해 고객을 지원할 준비가 되어 있습니다. 또한 고객이 제품을 최대한 활용할 수 있도록 현장 지원 및 교육을 제공합니다.
우리는 우수한 고객 서비스를 제공하기 위해 최선을 다하고 있으며, 당사 팀은 연중무휴 24시간 질문에 답변하거나 기술 지원을 제공합니다.
또한 보증 연장 및 제품 업그레이드와 같은 광범위한 애프터 서비스도 제공합니다.
질문이 있거나 도움이 필요한 경우 언제든지 문의하십시오.
